9

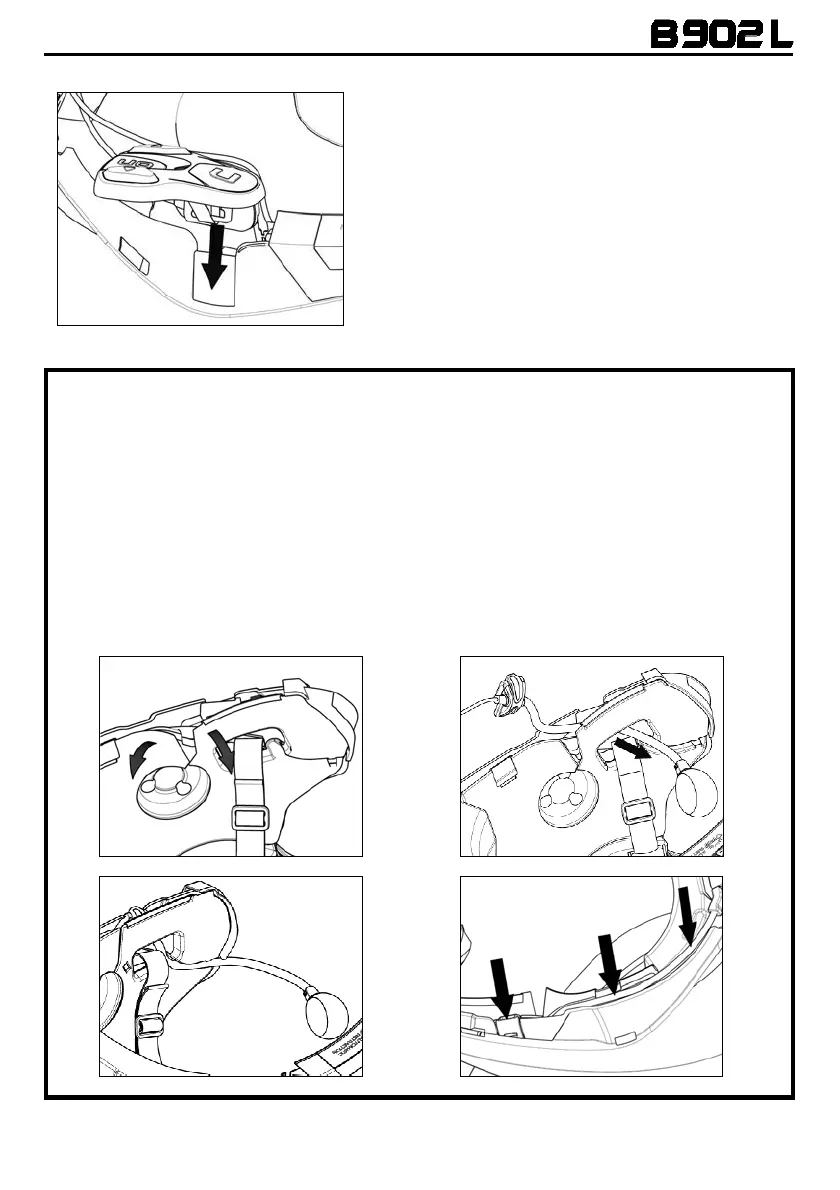

Εικ. 6
ΣΗΜΕΙΩΣΗ: για την τοποθέτηση του
πληκτρολογίου στα κράνη N87, N80-8 και
N100-5 ακολουθήστε τις οδηγίες στο ειδικό
πλαίσιο.
• Τοποθετήστε το καλώδιο μέσα στο κράνος και
κλείστε το Αριστερό κλιπ στερέωσης στην
κατάλληλη θέση.
• Aγκιστρώστε το πληκτρολόγιο στο κράνος
κλείνοντας τα κατάλληλα άγκιστρα.
• Ανοίξτε το επιστόμιο από καουτσούκ του
συστήματος B902L.
• Βάλτε ξανά στη θέση της τη στεγανοποίηση
της βάσης στερώνοντάς την με την κατάλληλη
βίδα.
ΜΟΝΟ ΓΙΑ ΤΟ ΚΡΑΝΟΣ N100-5 - τοποθέτηση των καλωδιώσεων και του μικροφώνου
Τοποθέτηση της δεξιάς καλωδίωσης και του μικρόφωνου:
• Σηκώστε την πλαστική επένδυση από το μάγουλο (Εικ. 7).
• Τοποθετήστε το μικρόφωνο μέσα στη σχισμή (Εικ. 8) και τοποθετήστε το στην ειδική υποδοχή,
εισάγοντας το μεταλλικό βραχίονα στην αυλάκωση που υπάρχει στο υποπλαίσιο σύνδεσης του
υποσιάγωνου (Εικ. 9).
Προσοχή: βεβαιωθείτε ότι η πλευρά στήριξης του μικροφώνου με την επιγραφή “N-Com” είναι
στραμμένη προς το εσωτερικό του κράνους.
• Τοποθετήστε το καλώδιο μέσα στο κράνος και τοποθετήστε το κλιπ στερέωσης δεξιά στην ειδική
υποδοχή (Εικ. 10).
• Τοποθετήστε ξανά την πλαστική επένδυση στο μάγουλο και τακτοποιήστε το πίσω από τα δύο
γαντζάκια σταθεροποίησης (Εικ. 11).
Εικ. 7
Εικ. 8
Εικ. 9
Εικ. 10
