UDELUKKENDE TIL N87, N80-8, N100-5 STYRTHJELM – placering af tastaturet
Vigtigt:
lnstallation af tastaturet i styrthjelmene N87, N80-8, N100-5 kræver brug af udstyret
“TASTATUR ADAPTER” der leveres sammen med indpakningen.
BOGSTAV PÅ ADAPTEREN KOMPATIBLE HJELME
A
N100
-
5/PLUS,
N87/PLUS
C
N80
-
8

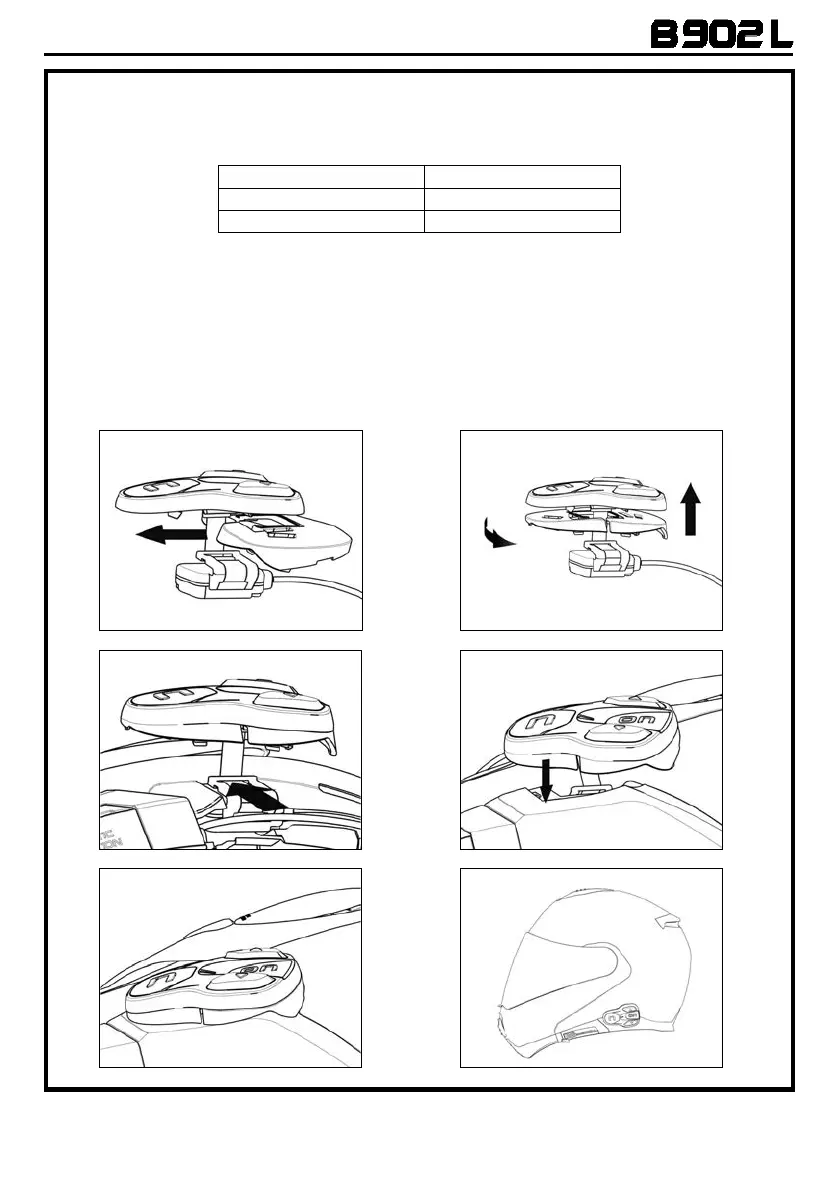

• Indfør i tastaturets flex-kabel det relevante underlag, der er egnet til styrthjelmen (Fig. 15).
• Drej tastaturets underlag for at placere det som vist på fig. 16, og fastgør det på tastaturet.
• Anbring ledningen inde i styrthjelmen og indkobl den venstre fastgørelsesclips i det relevante
sæde (Fig. 17).
• Åbn B902L-systemets gummiprop.
• Fastgør tastaturet til styrthjelmen ved at indkoble de relevante kroge.
• Fastgør tastaturet til styrthjelmen ved at indkoble de relevante kroge (Fig. 18).
• Den korrekte tastatur position er vist på Fig. 19, 20.
Fig. 15 Fig. 16
Fig. 17 Fig. 18
Fig. 19 Fig. 20
