13
KYPÄRÄ N90-3
• Kun olet asettanut kuvun reunatiivisteen takaisin, irrota kaksipuolisen teipin kalvon osat 1 ja 2.
Huomaa
: suosituksena on leikata jäljelle jääneen kalvon kieleke, jotta se ei näkyisi, kun adapteri on
kiinnitettynä kypärän kupuun.

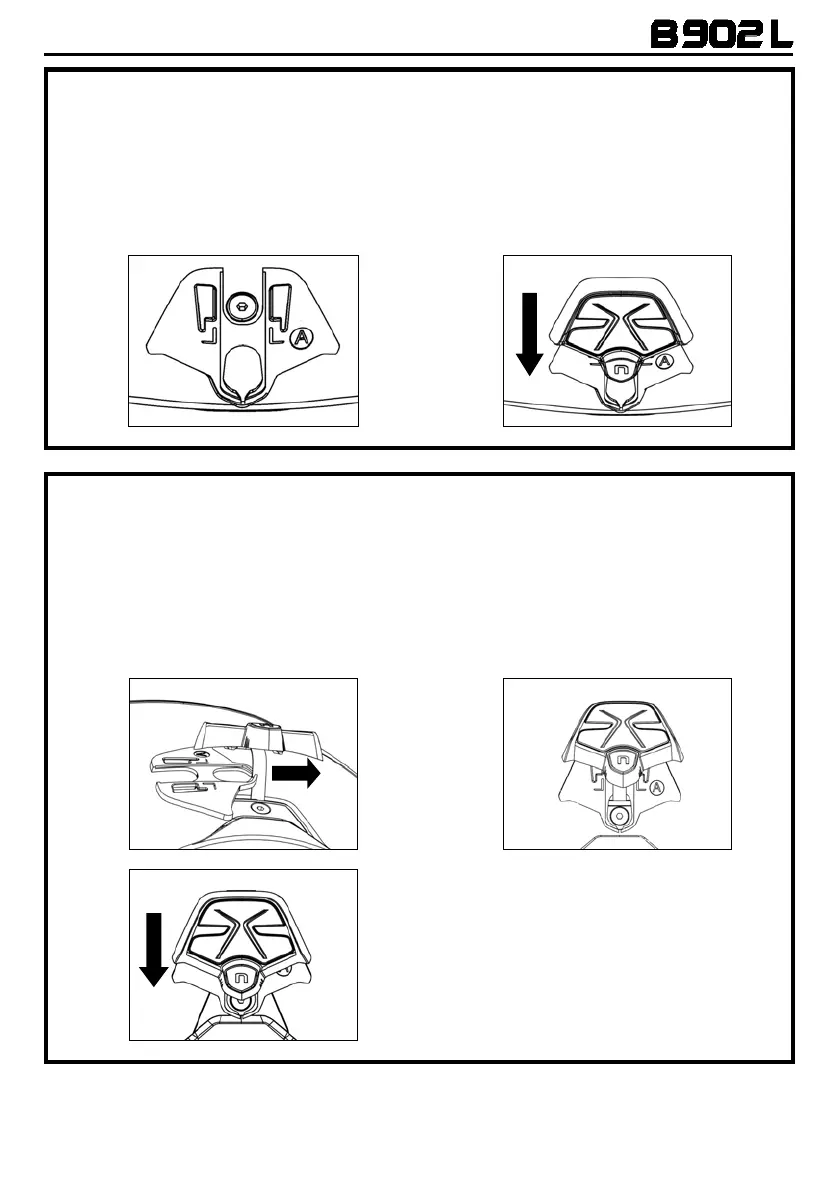

• Laita adapteri ”A” kypärän kupuun noudattamalla ennaltamääritettyä muotoa. Adapterin tulee
vastata kypärän linjoja ja mahdollistaa helppo pääsy kuvun reunatiivisteen ruuviin (kuva 24).
• Kiinnitä valo adapteriin liu´uttamalla sitä alaspäin (kuva 25).
Kuva 24
Kuva 25
KYPÄRÄT N87, N80-8
• Kun olet asettanut kuvun reunatiivisteen takaisin, irrota kaksipuolisen teipin kalvon osat 2 ja 3.
Huomaa
: suosituksena on leikata jäljelle jääneen kalvon kieleke, jotta se ei näkyisi, kun adapteri on
kiinnitettynä kypärän kupuun.
• Laita ESS-järjestelmän flex-kaapeli adapterin ”A” reikään, katso kuva 26.
• Käännä adapteria ja laita se kypärän kupuun. Adapterin tulee vastata kypärän linjoja ja
mahdollistaa helppo pääsy kuvun reunatiivisteen ruuviin (kuva 27).
• Kiinnitä valo adapteriin liu´uttamalla sitä alaspäin (kuva 28).
Kuva 26
Kuva 27
Kuva 28
