9

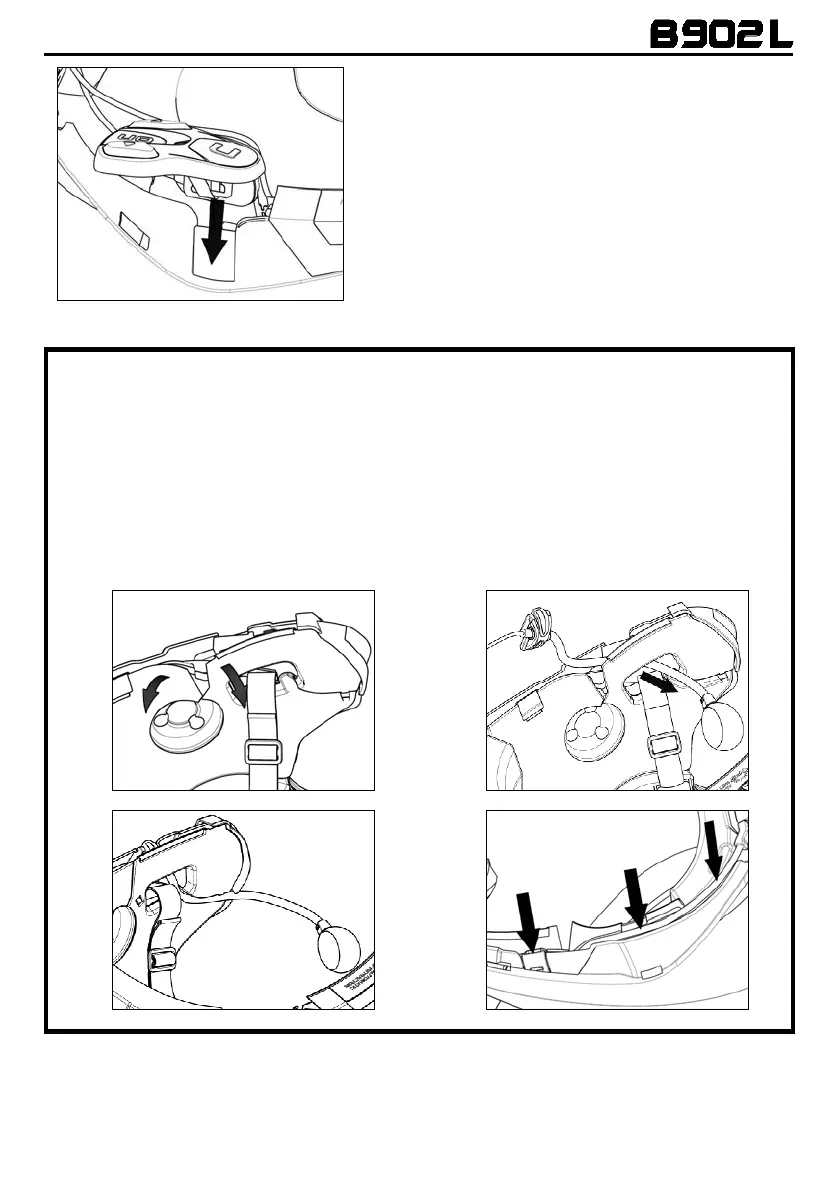

Fig. 6
OPMERKING: voor de positionering van het
toetsenbord in de helmen N87, N80-8 en N100-
5 moeten de aanwijzingen in de specifieke box
gevolgd worden.
• Stop de kabel in de helm, en koppel de linker
clip vast in de zitting.
• Koppel het toetsenbord vast aan de helm
door de haken vast te klikken.
• Open de rubberen dop van het systeem
B902L.
• Monteer de randpakking weer, en bevestig
ze met de daarvoor bestemde schroef.
ENKEL VOOR HELM N100-5 – positionering van de bedrading en de microfoon
Positionering van de bedrading rechts en van de microfoon
:
• Til de plastic bekleding van het zijstuk op (Fig. 7).
• Plaats de microfoon in de opening (Fig. 8), positioneer hem in de specifieke zitting, en koppel
het metalen deeltje vast in de gleuf in de koppeling van het kinstuk (Fig. 9).
Aandacht
:
controleer of de kant van de houder van de microfoon met de opschrift “N-Com”
naar de binnenkant van de helm is gericht.
• Plaats de kabel in de helm en positioneer de rechter clip in de zitting (Fig. 10).
• Herpositioneer de plastic bekleding van het zijstuk achter de twee bevestigingen (Fig. 11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
