13
HJÄLM N90-3
• Efter att ha återmonterat hjälmens kanttätning, avlägsna sektion 1 och 2 av skyddsfilmen från den
dubbelhäftande tejpen.
Obs
: vi rekommenderar att du klipper av fliken på den resterande delen
av skyddfilmen så att den inte syns när adaptern väl placerats på hjälmen.

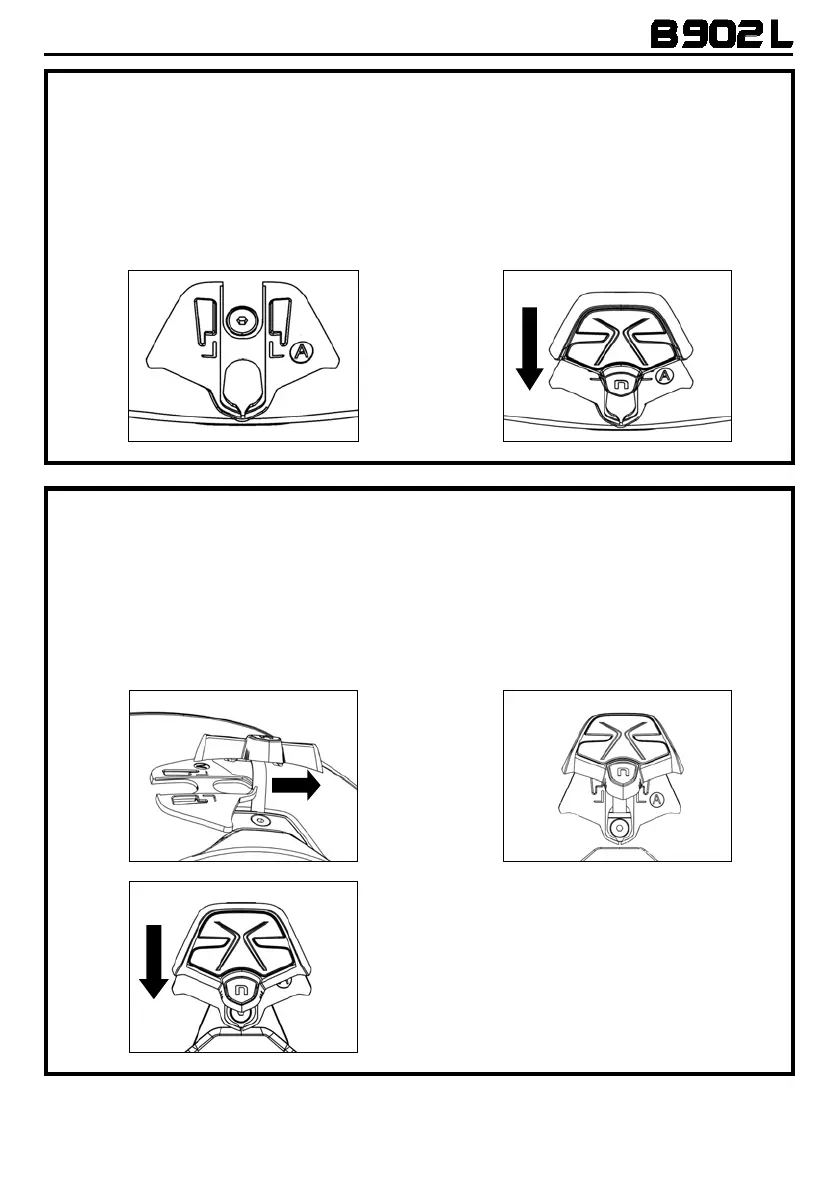

• Placera adapter “A” på hjälmen, efter den redan utmarkerade linjen. Adaptern måste
överensstämma med linjen på hjälmen för att möjliggöra enkel åtkomst till skruven som håller
fast kanttätningen (Fig. 24).
• Fäst lampan på adaptern genom att trycka den nedåt (Fig. 25).
Fig. 24
Fig. 25
HJÄLMAR N87, N80-8
• Efter att ha återmonterat hjälmens kanttätning, avlägsna sektion 2 och 3 av skyddsfilmen från den
dubbelhäftande tejpen.
Obs
: vi rekommenderar att du klipper av fliken på den resterande delen
av skyddfilmen så att den inte syns när adaptern väl placerats på hjälmen.
• För in ESS-systemets flexkabel i hålet på adapter “A”, som i Fig. 26.
• Vrid på adaptern och placera den på hjälmen. Adaptern måste överensstämma med linjerna på
hjälmen för att möjliggöra enkel åtkomst till skruven som håller fast kanttätningen (Fig. 27).
• Fäst lampan på adaptern genom att trycka den nedåt (Fig. 28).
Fig. 26
Fig. 27
Fig. 28
