9
Sl. 6
Opomba: Za namestitev tipkovnice na čelade
modela N87, N80-8 in N100-5 sledite
navodilom v posebnem poglavju.
• Fiksirajte kable v čeladi in preverite ali je leva
zaponka dobro nameščena v ohišje na školjki
čelade.
• Tipkovnico namestite na pripravljeno ohišje
in jo z rahlim pritiskom učvrstite v položaju
(Sl. 10).
• Odprite gumi pokrovček sistema B902L.
• Obrobo čelade namestite nazaj na čelado in
privijte vijak na zadnjem delu obrobe.

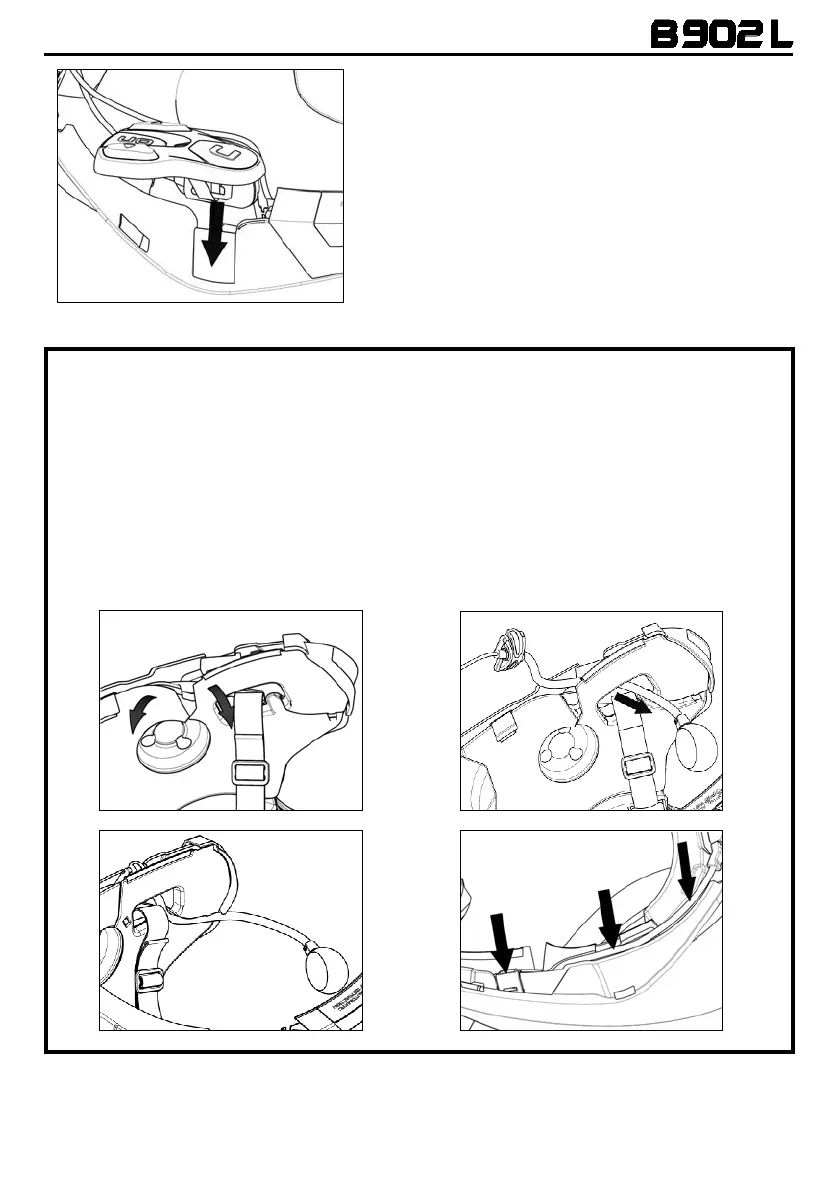

SAMO ZA ČELADE MODELA N100-5– namestitev kablov in mikrofona
Namestitev desne strani kabla z mikrofonom:
• Privzdignite plastično obrobo na lični blazinici (Sl. 7).
• Vstavite mikrofon v odprtino (Sl. 8) in ga namestite v pripravljeno ohišje, kovinski del nastavka
pa vstavite v utor na školjki čelade (Sl. 9).
Pozor: napis N-Com na mikrofonu mora biti obrnjen proti notranjosti čelade.
• Namestite kabel v notranjost čelade in ga zavarujte s sponko, ki se mora zaskočiti v ohišju (Sl.
10).
• Plastično obrobo na lični blazinici namestite nazaj v prvotno pozicijo za dva majhna zatiča Sl.
11).
Sl. 7
Sl. 8
Sl. 9
Sl. 10
