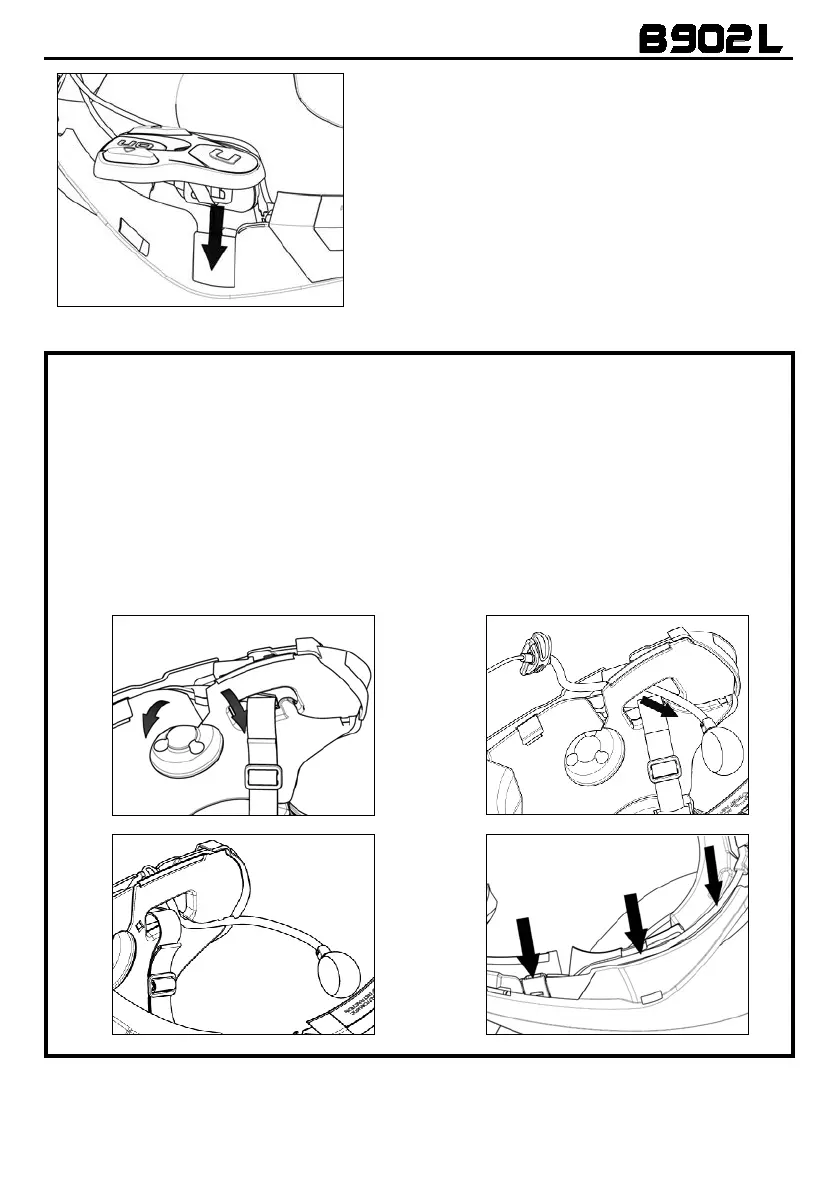

Obr. 6
Pozn.: Pro umístění klávesnice na helmu N87,
N80-8 a N100-5 postupujte dle pokynů
uvedených v daném boxu.
• Upevněte kabel uvnitř helmy a ujistěte se, že
levý fixační klip zapadne na své místo.
• Připojte klávesnici k helmě zacvaknutím na
odpovídající háčky.
• Otevřete gumovou krytku B902L zařízení.
• Znovu namontujte těsnění a upevněte
použitím správného šroubováku.
POUZE PRO HELMY N100-5 – pozice kabeláže a mikrofonu
Umístění kabeláže pravé strany a mikrofonu:
• Zvedněte plastovou výstelku polstrování tváře (Obr. 7).
• Vložte mikrofon do očka (Obr. 8) a umístěte na speciální místo, poté vložte kovový výložník do
drážky umístěné ve spojovacím rámu bradového chrániče (Obr. 9).
• Pozor: Ujistěte se, že strana mikrofonu, kde je nápis “N-Com” míří směrem dovnitř.
• Upevněte kabel uvnitř helmy a ujistěte se, že pravý upevňovací klip zapadne na své místo (Obr.
10).
• Opět umístěte plastovou výstelku polstrování tváře, upevněte za dva male dorazové háky (Obr.
11).
