Důležité: Instalace klávesnice na helmy N87, N80-8, N100-5 vyžaduje použití “ADAPTÉRU
KLÁVESNICE” doplňku, který je zahrnut v balení.
PÍSMENO NA ADAPTÉRU
KOMPATIBILNÍ MODEL HELMY
A
N100
-
5/PLUS,
N87/PLUS
C N80-8
• Vložte podpěru specifickou pro vaši helmu do ohebného kabelu klávesnice (obr. 15).
• Otáčejte s podpěrou klávesnice, až dosáhnete pozice, jako je na obr. 16, poté zahákněte do
klávesnice.
• Zafixujte kabel uvnitř helmy a ujistěte se, že levý fixační klip zapadne na své umístění (obr. 17).
• Otevřete gumovou čepičku komunikátoru B902L.
• Sestavte těsnění a zajistěte speciálním šroubem.
• Připojte klávesnici k helmě zmáčknutím odpovídajících tlačítek (obr. 18).
• Na obr. 19 a obr. 20 je nakresleno správné umístění klávesnice.

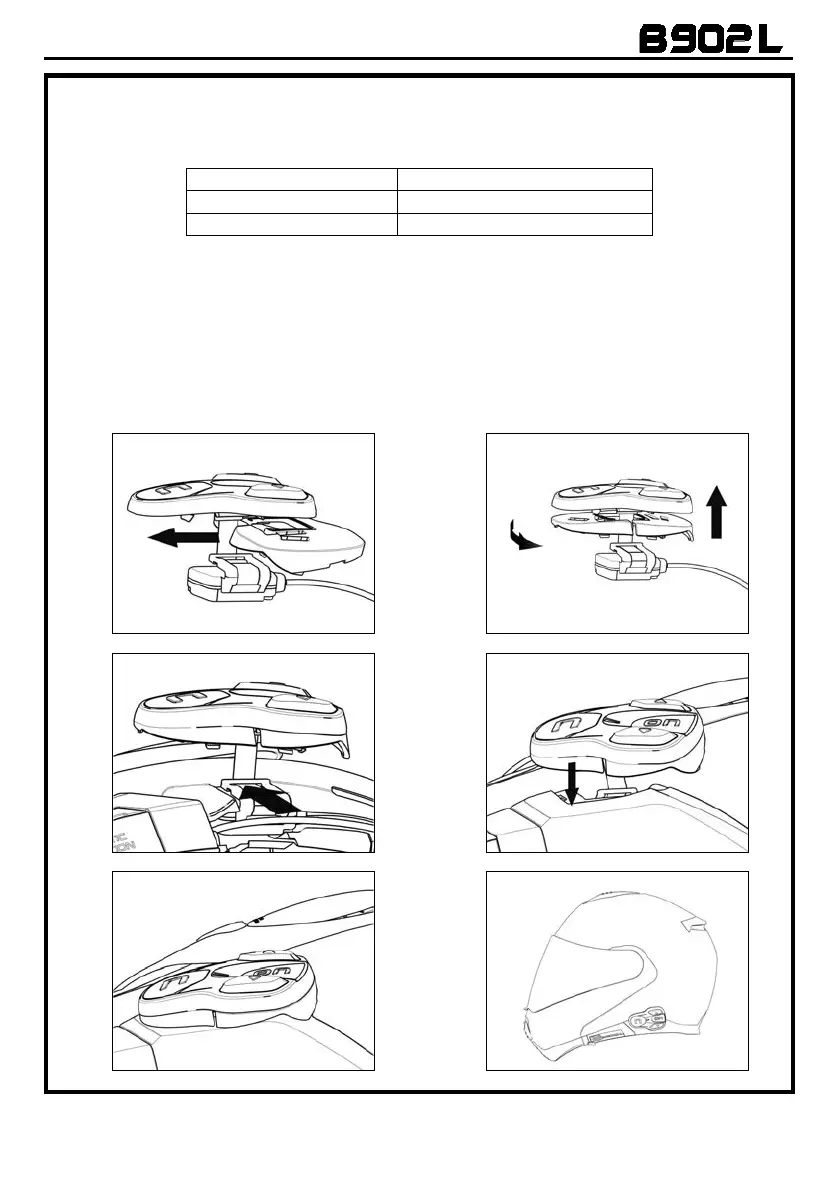

Obr. 15 Obr. 16
Obr. 17 Obr. 18
Obr. 19 Obr. 20
