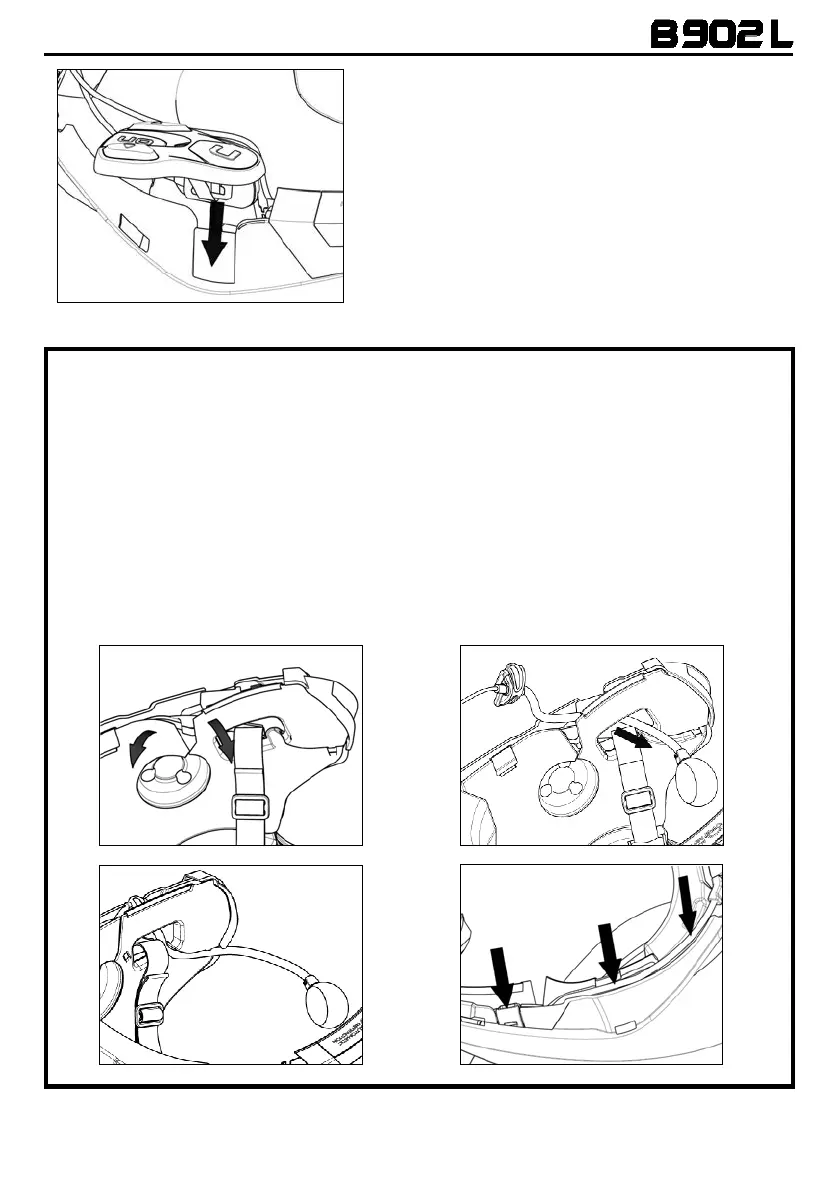

Fig. 6
Remarque : pour le positionnement du clavier
dans les casques N87, N80-8 et N100-5, suivez
les instructions dans le boîtier dédié.
• Placez le câble à l'intérieur du casque et
faites déclencher le clip de fixation gauche
dans son siège.
• Accrochez le clavier au casque jusqu'à
l'encliquetage des crochets ad hoc.
• Ouvrez la calotte en caoutchouc du système
B902L.
• Remontez la garniture du bord et fixez-la à
l'aide de la vis ad hoc.
POUR LE CASQUE N100-5 UNIQUEMENT
– positionnement des câblages et du microphone
Positionnement du câblage droit et du microphone
:
• Soulevez le revêtement en plastique de la joue (Fig. 7).
• Insérez le micro à l’intérieur de l'œillet (Fig. 8) et positionnez-le dans le logement prévu à cet
effet, en insérant le col de cygne métallique dans la rainure présente sur la structure de fixation
de la mentonnière (Fig. 9).
Attention
: vérifiez que le côté du support du microphone avec l'indication « N-Com » est
orienté vers l'intérieur du casque.
• Rangez le câble à l'intérieur du casque et positionnez le clip de fixation droit dans le siège
correspondant (Fig. 10).
• Repositionnez le revêtement en plastique de la joue, en le plaçant derrière les deux crochets de
retenue (Fig. 11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
