11
POUR CASQUE N87, N80-8, N100-5 SEULEMENT – positionnement du clavier
Important
: pour installer le clavier sur les casques N87, N80-8 et N100-5, utiliser l’accessoire
« ADAPTATEUR CLAVIER » présent dans l’emballage.
LETTRE ADAPTATEUR CASQUES COMPATIBLES
A N100-5/PLUS, N87/PLUS
C N80-8

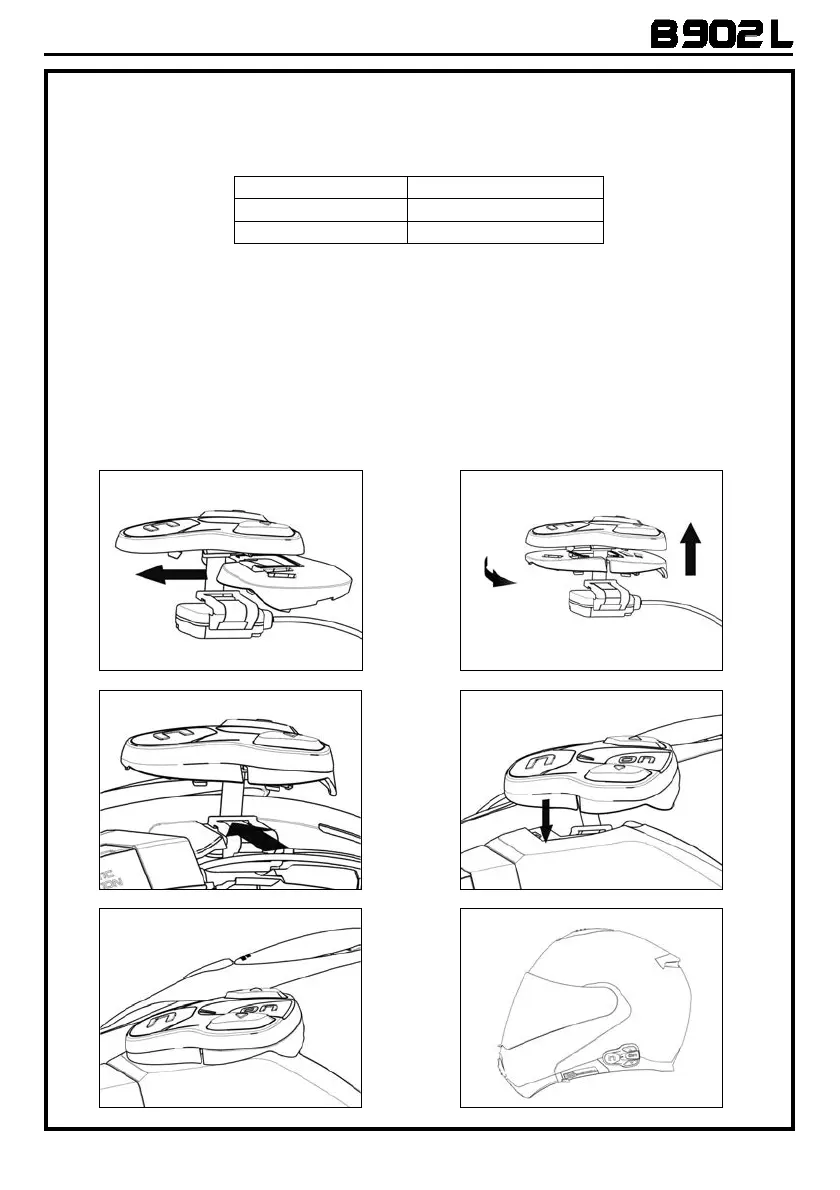

• Insérez le support spécifique du casque sur le câble flexible du clavier (Fig. 15).
• Faites pivoter le support du clavier pour qu'il soit positionné comme le montre la fig. 16 et
fixez-le au clavier.
• Placez le câble à l'intérieur du casque et faites déclencher le clip de fixation gauche dans son
siège (Fig. 17).
• Ouvrez la calotte en caoutchouc du système B902L.
• Remontez la garniture du bord et fixez-la à l'aide de la vis ad hoc.
• Accrochez le clavier au casque jusqu'à l'encliquetage des crochets ad hoc (Fig. 18).
• Le positionnement correct du clavier est illustré aux Fig. 19, 20.
Fig. 15
Fig. 16
Fig. 17
Fig. 18
Fig. 19
Fig. 20
