13
CASQUE N90-3
• Après avoir repositionné le joint du bord de la calotte, retirer les sections 1 et 2 du film de
l’adhésif double face.
Remarque
: il est recommandé de couper la languette du film restant afin
d’éviter qu'elle ne soit visible lorsque l'adaptateur est fixé à la calotte du casque.

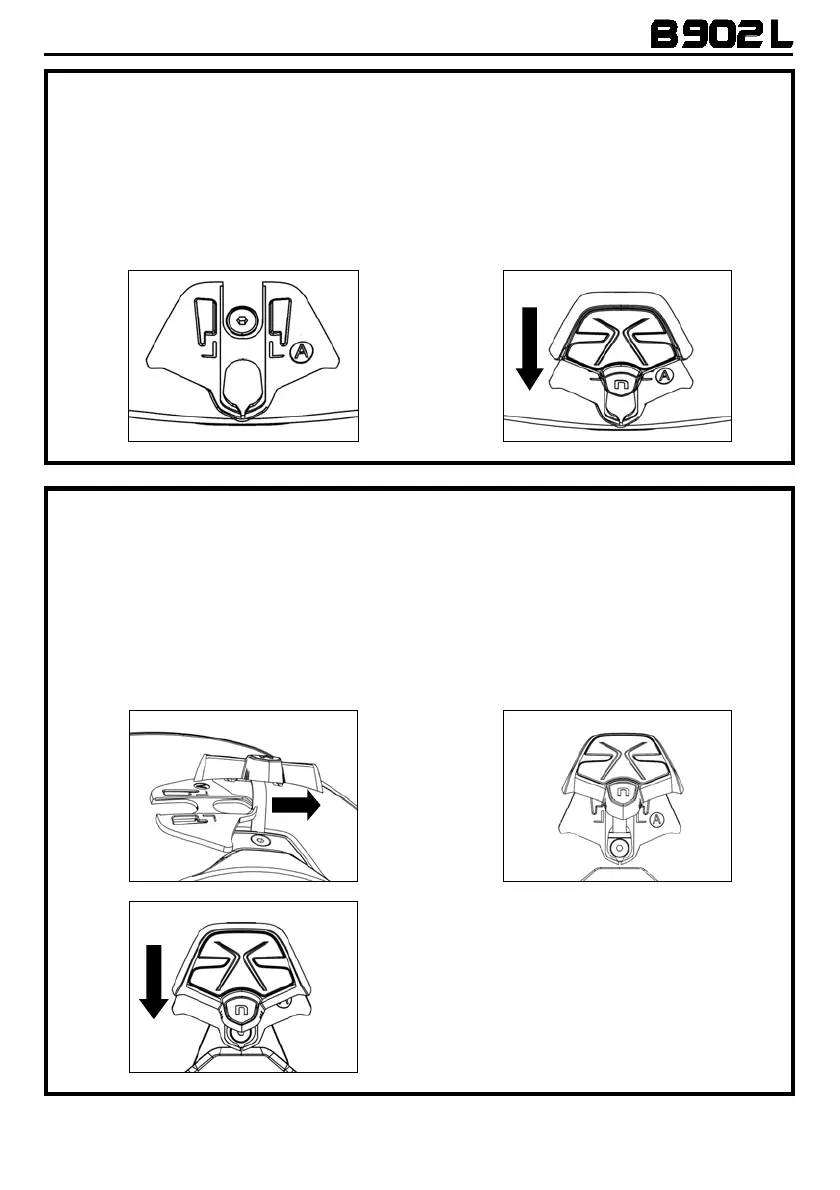

• Appliquer l'adaptateur « A » sur la calotte du casque, en respectant le profil prédéfini. L'adaptateur
doit correspondre aux lignes du casque et permettre un accès facile à la vis du joint du bord de la
calotte (Fig. 24).
• Accrocher la lumière à l'adaptateur et la faire glisser vers le bas (Fig. 25).
Fig. 24
Fig. 25
CASQUES N87, N80-8
• Après avoir repositionné le joint du bord de la calotte, retirer les sections 2 et 3 du film de
l’adhésif double face.
Remarque
: il est recommandé de couper la languette du film restant afin
d’éviter qu'elle ne soit visible lorsque l'adaptateur est fixé à la calotte du casque.
• Insérer le flexible du système ESS dans le trou de l'adaptateur « A », comme cela est indiqué sur la
Fig. 26.
• Tourner l'adaptateur et le fixer à la calotte du casque. L'adaptateur doit correspondre aux lignes
du casque et permettre un accès facile à la vis du joint du bord de la calotte (Fig. 27).
• Accrocher la lumière à l'adaptateur et la faire glisser vers le bas (Fig. 28).
Fig. 26
Fig. 27
Fig. 28
