SERVICE MANUAL / MANUEL D’ENTRETIEN / MANUAL DE SERVICIO
41
www.norcold.com
Description Description Descripción
109 120VAC Line Ligne 120volts c.a. 120 V CA de línea
220 3 Amp Fuse Fusible 3 A Fusible de 3 A
207 Selector Switch Sélecteur Conmutador selector
92 AC Heater Élément chauffant c.a. Calefactor de CA
110 120VAC Neutral Neutre 120 volts c.a. 120 V CA neutro
230 Ground Masse Tierra
21 Spark Gap Écart d’électrode Distancia de chispa
216 Piezo Igniter Allumeur piézoélectrique Encendedor piezoeléctrico
91 Gas Safety Valve Soupape de sûreté du gaz Válvula de seguridad de gas
96 AC Thermostat Thermostat c.a. Termostato de CA
281 AC Power Indicator Témoin lumineux d’alimentation c.a. Indicador de alimentación de CA
217 Flame Meter Témoin de amme Medidor de llama
97 Fan (Fan Models Only) Ventilateur (modèles à ventilateur seulement) Ventilador (únicamente modelos con ventilador)
98 Fan Thermostat (Fan Models Only) Thermostat de ventilateur (modèles à ventilateur
seulement)
Termostato de ventilador (únicamente modelos
con ventilador)
237 1 Amp Fuse (Fan Models Only) Fusible 1 A (modèles à ventilateur seulement) Fusible de 1 A (únicamente modelos con ventilador)
90 +12VDC_IN (3-way Models Only) Entrée +12 volts c.c. (modèles 3 voies seulement) +12VCC de entrada (únicamente modelos de
3 modos)
93 20 Amp Fuse (3-way Models Only) Fusible 20 A (modèles 3 voies seulement) Fusible de 20 A (únicamente modelos de 3 modos)
94 DC Heaters (3-way Models Only) Élément chauffant c.c. (modèles 3 voies seulement) Calefactores de CC (únicamente modelos de 3 modos)
51 12VDC_GND (3-way Models Only) 12 volts c.c. Masse (modèles 3 voies seulement) 12VCC Tierra (únicamente modelos de 3 modos)
285 DC Power Indicator (3-way Models Only) Témoin lumineux d’alimentation c.c. (modèles 3 voies
seulement)
Indicador de alimentación de CC (únicamente
modelos de 3 modos)
Wiring Diagram Diagrama de cableadoDiagramme de câblage
4a
4b
1a
1b
4
3
2a
2b
Flame
Meter
3a
3b
96
207
92
91
216
109
220
281
110
51
230
217
221
237
93
90
5190
21
97
94
98
285
NOR000154A

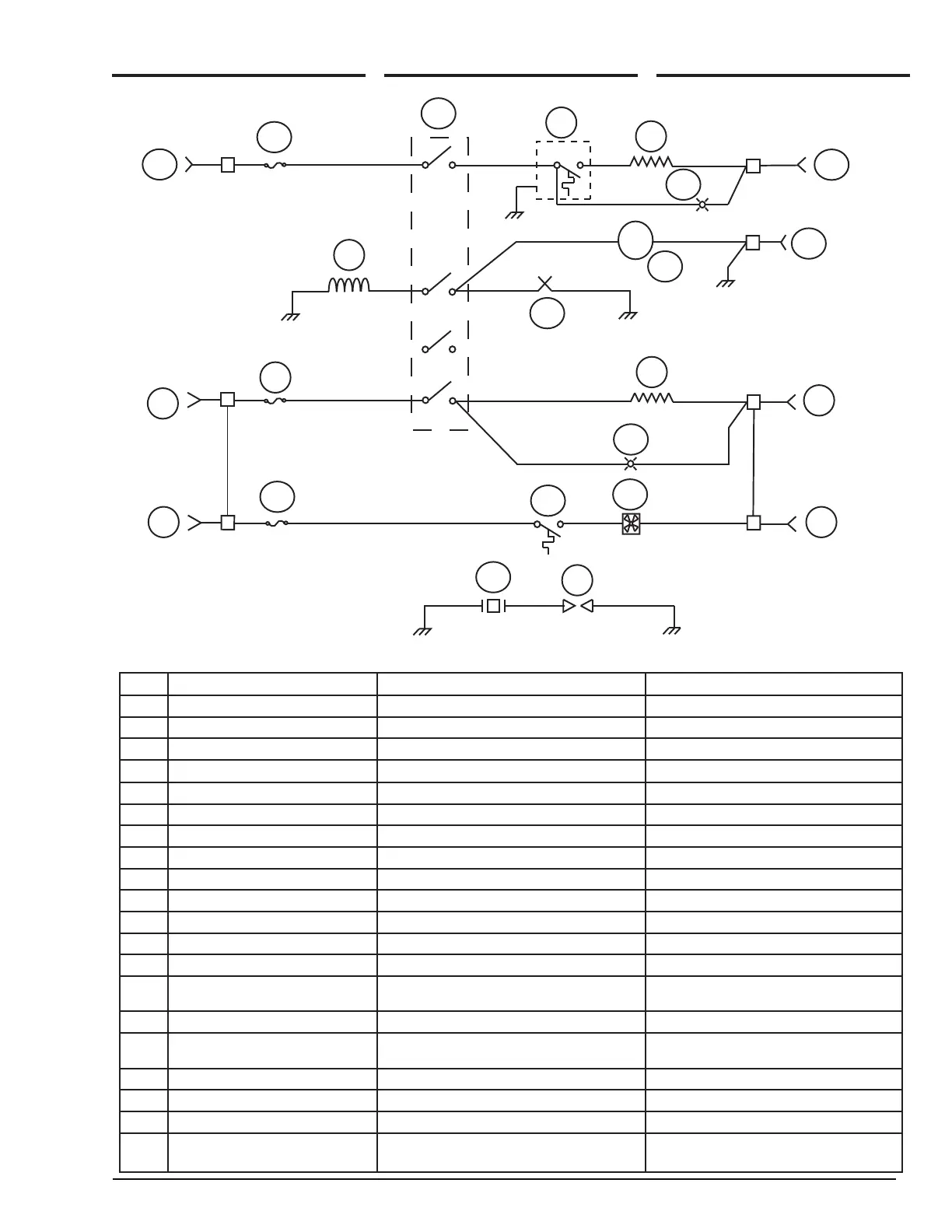

Fig. 12 - Wiring Diagram Fig. 12 - Diagramme de câblage Fig. 12 - Diagrama de cableado
