Norcold N4000 - Installation des Bouches de Ventilation Supérieure Et Inférieure

Manuel de l’utilisateur/manuel d’installation 19
Installation des bouches de ventilation supérieure et inférieure
1. En se servant du tableau suivant, décider des tailles de bouches de ventilation et de découpes (D) à utiliser :
Bouche de ventilation homologuée Réf. RO Hauteur D RO Largeur D Taille hors tout de la bouche de
ventilation
Came d’échappement supérieure du toit 622293 S/O S/O 10½ in. x 33 in.
Bouche d’échappement supérieure du toit 616319 24 in. 5 1/4 in. 7 7/16 in. x 26 7/23 in.
Grande bouche de ventilation (3 volets) 621156xx 13 ¾ in. 21 ½ in. 16 15/32 in. x 24 7/32 in.
Grande bouche de ventilation (10 volets) 690136xx 9 13/16 in. 19 5/16 in. 11 1/16 in. x 21 in.
Petite bouche de ventilation 633588xx 6 5/32 in. 17¾ in. 7 11/32 in. X 19 1/32 in.
Sortie d’air, universel, supérieur et inférieur 620505xx 6 3/16in. 17 13/16 in. 8 5/32 in. X 19 5/8 in.
MODÈLE N4141 UNIQUEMENT 691100xx 9 po 15 3/4 po 10 1/8 po x 17 po
(690577 & 690680)
Installer les bouches de ventilation exactement comme indiqué. Toute autre méthode entraîne
l’annulation de la garantie du réfrigérateur.

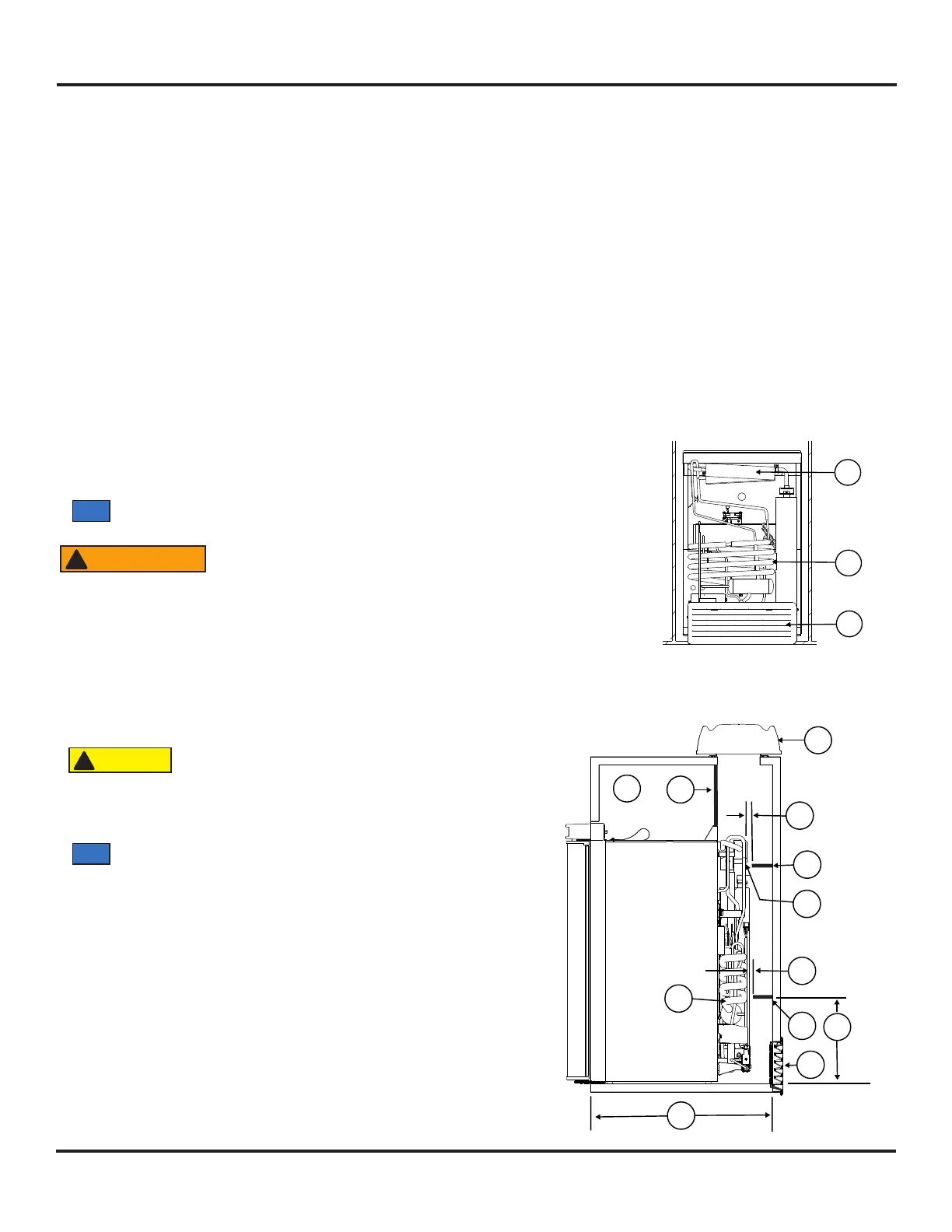

2. Poser la prise d’air inférieure (See Art02337, Art02338, and Art02339):
La prise d’air inférieure sert également d’ouverture d’accès aux composants à
l’arrière du réfrigérateur.
Veiller à ce que le bas de l’ouverture de la prise d’air
inférieure soit de niveau avec le sol, ou juste en dessous.
Ainsi, s’il y a fuite du gaz propane, il s’échappe à l’extérieur
au lieu de s’accumuler au niveau du sol.
- Veiller à ce que le bas de l’ouverture de la prise d’air inférieure [9] soit de niveau avec le
sol, ou juste en dessous.
- Aligner la prise d’air inférieure verticalement sous les serpentins [10] et le condenseur [11]
du réfrigérateur.
3. Installer la bouche d’échappement supérieure :
S’assurer de l’absence de sciure, de matériau
d’isolation ou d’autres débris de construction sur le
réfrigérateur ou dans l’enceinte. Les débris peuvent
poser un danger de combustion et empêcher le
fonctionnement correct du réfrigérateur.
Serrer les vis de la came d’échappement supérieur du toit à 10
po-lb max. S’assurer également que l’écoulement d’air autour de la
came d’échappement supérieure du toit n’est pas partiellement ou
totalement restreint par d’autres articles montés sur le toit tels que
porte-bagages, climatiseur, panneau solaire, etc.
- Si la conception du véhicule le permet, installer la bouche d’échappement
de toit [12] juste au-dessus du condenseur [11] du réfrigérateur (voir
Art02337) :
- Installer un déecteur [13] pour éviter tout air chaud stagnant dans
l’espace [14] situé au-dessus du réfrigérateur.
Art02339
9
11
10
Art02337
9
17
27
10
16
16
19
19
11
13
12
14
AVIS
AVIS
AVERTISSEMENT
!
ATTENTION
!
