Manuel de l’utilisateur/manuel d’installation 27
2. Installer un fusible parmi les ls d’alimentation c.c. entre la batterie et le réfrigérateur.
- Mettre le fusible aussi près que possible de la batterie.
3. Brancher les ls d’alimentation c.c. :
Ces modèles sont dotés de 2 points de raccordement pour éviter que le réfrigérateur ne décharge la
batterie lorsque le moteur ne tourne pas.
Alimentation haute intensité câble rouge (+) et câble blanc (-) pour l’élément chau󰀨ant. Activé
uniquement si signal sur D+
D’alimentation basse intensité violet (+) et noir (-) pour circuit électronique
Signal D+ orange (+) lorsque le moteur tourne

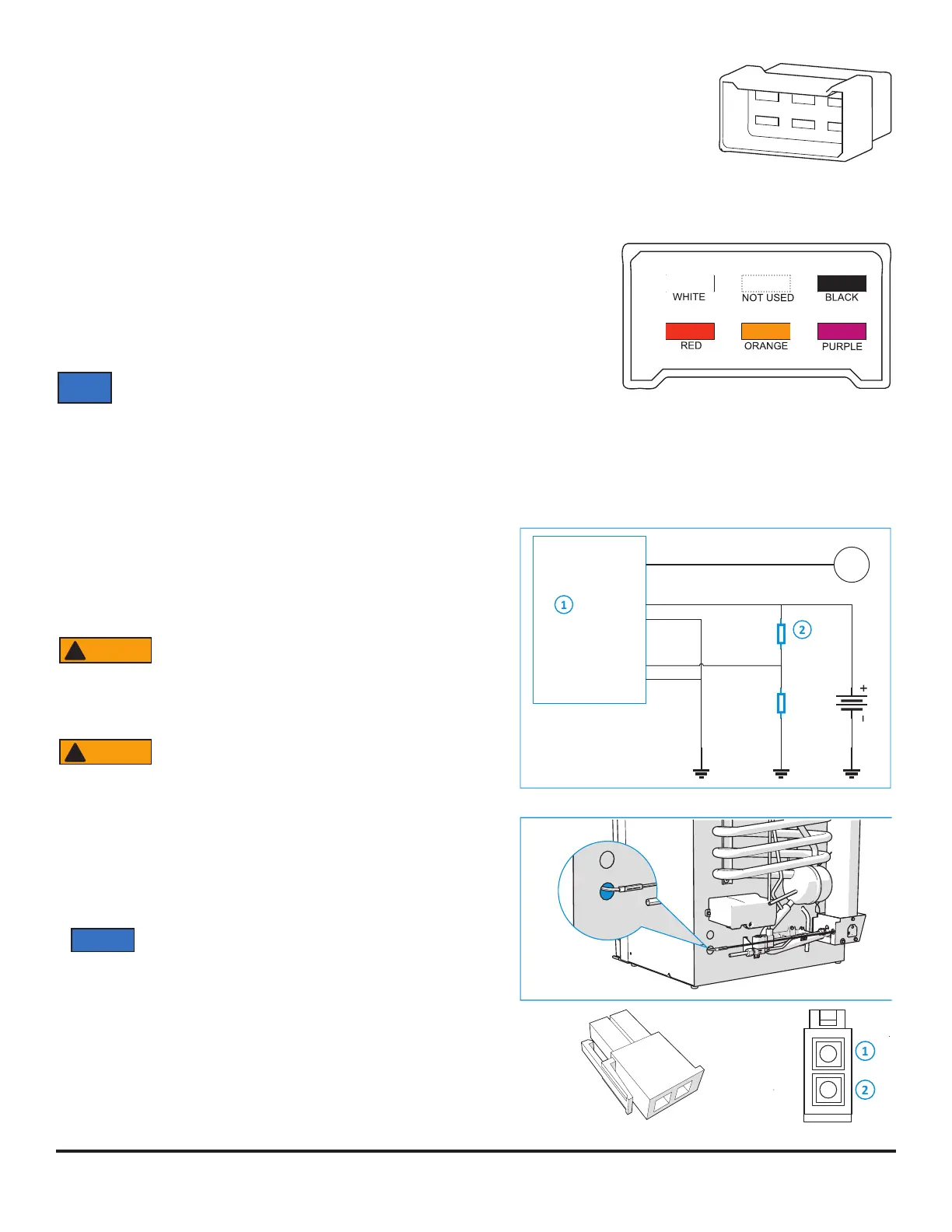

Utiliser un boîtier Stocko / Tyco / Amp à 6 pôles ou l’équivalent avec des connecteurs
Lear ou l’équivalent, câblés comme indiqué.
Ne pas utiliser le châssis du réfrigérateur ou celui du véhicule comme
conducteur. Relier les ls d’alimentation c.c. uniquement à la batterie et au
cordon d’alimentation c.c. du réfrigérateur.
Art02350
TYCO / AMP 280314
Art02370
TYCO / AMP 180906
AVIS
Connecter les composants électriques - Option bidirectionnelle
Lorsque l’option bidirectionnelle est connectée, l’alimentation 12 V CC sera désactivée et seule l’alimentation CA et CA est disponible.
Pour utiliser l’option bidirectionnelle, connectez le câblage conformément à ce schéma. (Voir Art02752) Le connecteur 12 V de la carte
de commande de l’alimentation est fourni par Thetford. Un pont de câble
devra être réalisé par le constructeur.
Connectivity
To connect the refrigerator to the central board of the vehicle,
use the CI-bus protocal (please refer to: www.civd.de).
Tout message d’erreur provenant du
réfrigérateur et a󰀩ché sur l’écran principal
ne doit pas gêner le conducteur. Par
exemple: lumières et / ou sons provenant de
l’a󰀩chage principal pendant la conduite
Il n’y a pas de circuit de protection contre le
déchargement de la charge sur l’électronique
du réfrigérateur CI-bus. Thetford exige qu’un
circuit de décharge de charge (conforme
aux réglementations en vigueur) soit installé
sur le maître du bus CI si le réfrigérateur est
connecté au bus CI.
Le point de connexion du bus CI est situé à l’arrière du
réfrigérateur. (Voir art02753)
NOTICE
La connexion CI-Bus n’est pas disponible pour les
modèles avec batterie.
Prise de connexion CI-bus sur le réfrigérateur: (voir art02755)
Connecteur Mini-Fit Jr. (mâle) fournisseur Molex PN 39012020,
longueur de câble; 90mm.
Partie de compteur de connecteur de bus CI-bus: (voir Art02754)
Mini-Fit Jr..Mini Fit Jr. Connecteur (femelle) fournisseur olex, Pn 39012021
ENG RUN
LC+12 VDC
LC GND
HC+12 VDC
HC GND
Vehicle
ba�ery
R1
47kΩ
R2
10kΩ
GNDGND
M
D+ Engine run
GND
+12VDC
+2VDC
2
1
ART 02752
WARNING
!
WARNING
!
ART 02753
1
2
ART02754
ART02755
