Manuel de l’utilisateur/manuel d’installation 22
- Si la conception du véhicule empêche l’installation d’une bouche d’échappement de toit, installer une bouche d’échappement
supérieure de paroi latérale.
La distance entre l’avant du disjoncteur et l’arrière du condenseur [22] (voir Art02340) est de : 19 11/32 po pour le modèle
N4104 • 19 1/16 po pour le modèle N4150. Pour le modèle N4141, cette distance est de 19 5/8 po.
La distance entre le bas du réfrigérateur (pieds compris) et le bas du condenseur [23] (voir Art02340) est de : 27 1/4 po
pour le modèle N4104 • 42 9/16 po pour le modèle N4150. Pour le modèle N4141, cette distance est de 53 1/4 po.
Utiliser seulement une bouche
d’échappement supérieure de
paroi latérale sur les modèles
de réfrigérateurs équipés d’un
ventilateur. Si l’on utilise une
bouche d’échappement supérieure
de paroi latérale sur un modèle
de réfrigérateur qui n’est pas doté
d’un ventilateur, les performances
de réfrigération seront médiocres.
- S’assurer que le modèle du réfrigérateur est équipé
d’un ventilateur.

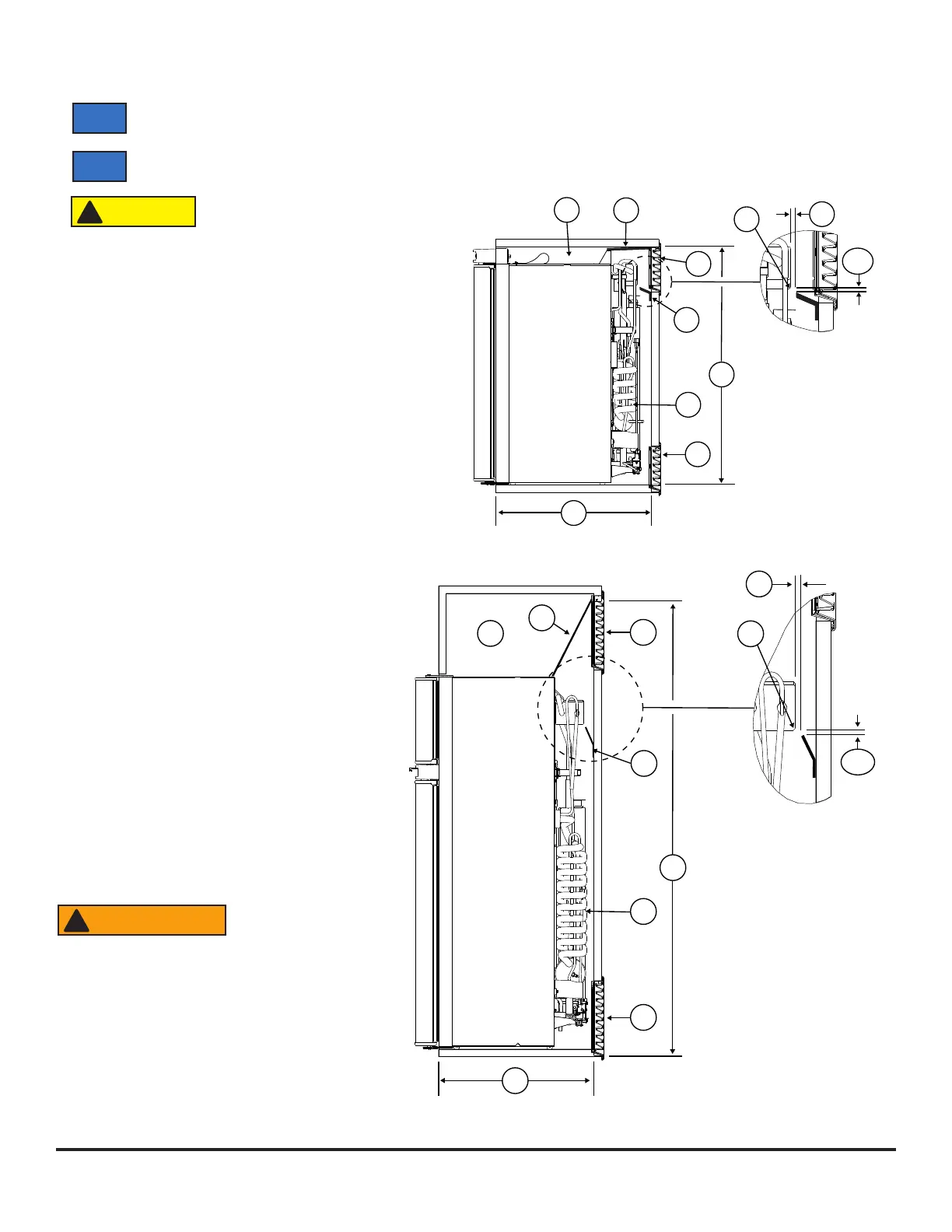

- Poser la bouche d’échappement supérieure de paroi
latérale [24] (voir Art02334 et Art02335).
- S’assurer que la distance [25] entre le bas de
l’enceinte et le haut de la découpe de la bouche
d’échappement supérieure est d’au moins : 32
1/2 po pour le modèle N4104 • 49 3/16 po pour
le modèle N4150
- S’assurer que la distance [25] entre
le bas de l’enceinte et le haut de la
découpe de la bouche d’échappement
supérieure est d’au moins 64 po pour le
modèle N4141.
- Aligner la bouche d’échappement
supérieure [24] à l’horizontale au-
dessus de la prise d’air inférieure [9] du
réfrigérateur.
- An d’éviter tout air chaud stagnant dans
l’espace au-dessus du réfrigérateur,
installer un déecteur en aluminium ou
en tôle d’acier galvanisé [13] entre le
haut du réfrigérateur et le haut de la
bouche d’échappement supérieure.
- Veiller à ce que le déecteur fasse
toute la largeur de l’intérieur de
l’enceinte.
Le déecteur supérieur
[13] parachève le joint
de combustion en haut du
réfrigérateur. S’assurer de
l’étanchéité du déecteur sur
tous les bords (contre le bord
supérieur du réfrigérateur,
contre les parois latérales de
l’enceinte et contre la paroi
du véhicule ou le plafond de
l’enceinte au-dessus de la
bouche de ventilation). Voir
aussi la section intitulée «
Joint de combustion ».
Art02334
9
25
10
27
26
24
13
14
213
15
11
24
13
27
9
213
14 11
15
26
25
10
Art02335
AVIS
AVIS
ATTENTION
!
AVERTISSEMENT
!
