Manuel d’installation 6
Installation des Dispositifs de Prise d’Air et d’Évacuation
1. À l’aide du tableau suivant, déterminer les ouvertures brutes (OB) et les types de dispositifs à utiliser.
Dispositif certié N° de pièce OB (hauteur) OB(largeur)
Supérieur, évacuation Par le toit , capuchon 622293 S/O S/O
Supérieur, évacuation Par le toit 616319 24 po 5 ¼ po
Inférieur, prise d’air métal 616010 13 5/8 po 21 5/8 po
Universel, supérieur et inférieur, plastique 621156 13 ¾ po 21 ½ po
2. Installer la prise d’air inférieure (se reporter à Art 01598, Art01599 et Art01602) :
La prise d’air inférieure sert également de trappe d’accès pour l’entretien des
éléments situés à l’arrière du réfrigérateur.
S’assurer que le bas de l’ouverture pour la prise d’air
inférieure se trouve au niveau du plancher ou juste
en-dessous, an de permettre l’évacuation des fuites
éventuelles de propane vers l’extérieur, sans risque de
concentration de gaz au niveau du plancher.

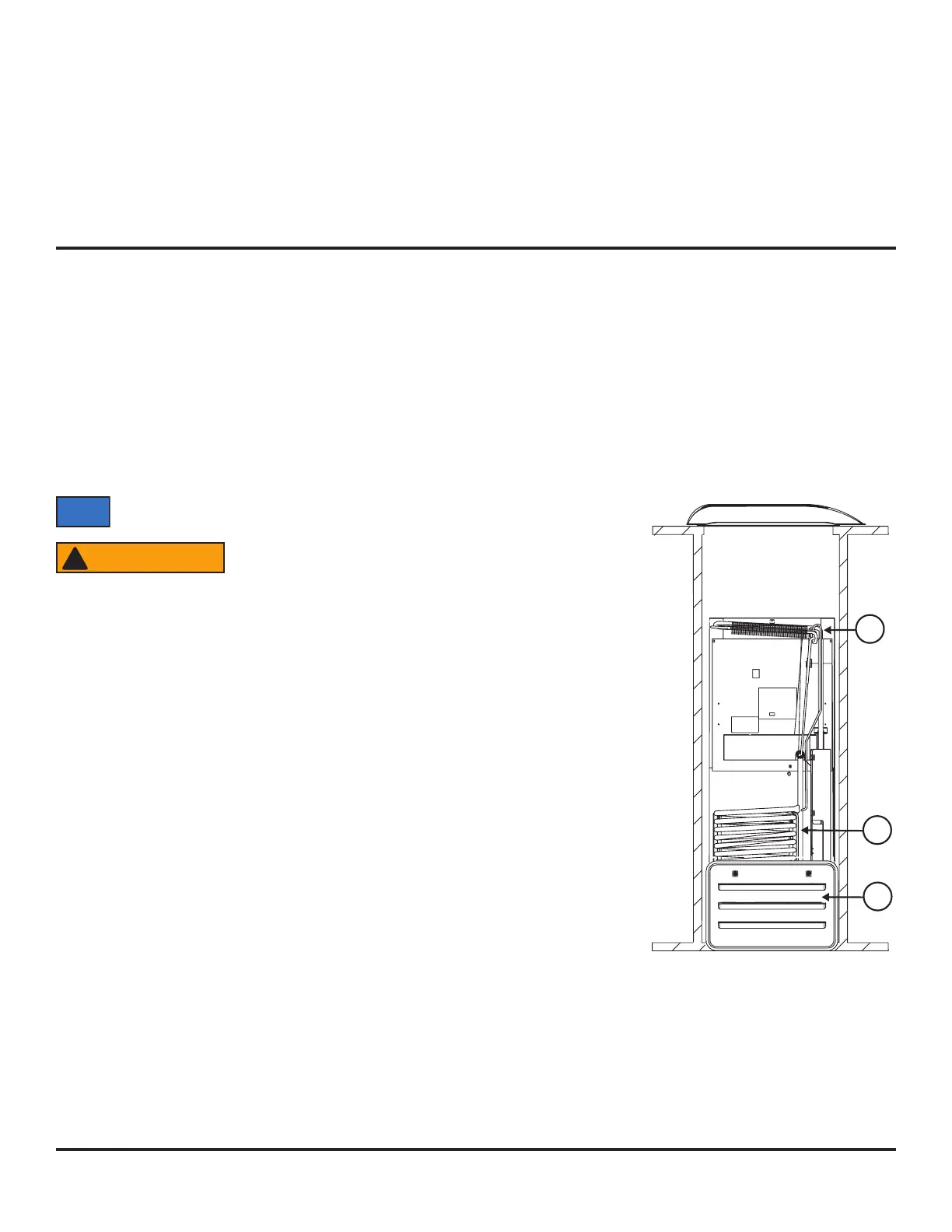

- S’assurer que le bas de l’ouverture pour la prise d’air inférieure [9] se trouve au
niveau du plancher ou juste en-dessous.
- Aligner la prise d’air inférieure dans le plan vertical sous le serpentin [10] et le
condenseur [11] du réfrigérateur.
4. S’il y a plus de 1/2 po entre un côté du réfrigérateur et l’intérieur de l’enceinte :
- Remplir l’espace d’isolant (en natte) en bre de verre ou ajouter un déecteur pour éliminer le dégagement.
- L’arrière de l’isolant en natte doit être entre 18 et 19 po de la face de l’enceinte.
- Bien xer l’isolant en natte à l’enceinte de façon à ce qu’il reste dans cette position durant l’installation du réfrigérateur, s’il
devient mouillé et s’il y a du vent.
10
11
9
Art01602
AVERTISSEMENT
!
AVIS
