Manuel d’installation 16
Connexions Électriques
Fonctionnement sur C.A. Tension 120 V c.a. (132V maxi – 108V mini)
Tension de commande 12 V c.c. (15,4 V maxi – 10,5 V mini)
Le réfrigérateur utilise ces sources d’alimentation. L’utilisation de sources hors des limites indiquées peut endommager les circuits
électriques du réfrigérateur et rendra la garantie nulle et non avenue.
Brancher le(s) cordon(s) d’alimentation c.a. uniquement dans une prise à trois lames avec masse.
Ne pas retirer le contact de terre rond des cordons d’alimentation c.a. Ne pas utiliser un
adaptateur à deux lames ou une rallonge avec les cordons d’alimentation c.a. L’utilisation du
réfrigérateur sans masse appropriée peut causer des chocs électriques dangereux ou la mort en
cas de contact avec les parties métalliques du réfrigérateur.
Raccordement de l’alimentation en courant alternatif 120V :
Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre uniquement.
Ne pas enlever la broche ronde de mise à la terre du cordon d’alimentation. Ne pas utiliser
d’adapteur à deux broches ni de rallonge électrique. L’utilisation d’un réfrigérateur incorrectement
mis à la terre peut causer un choc électrique, voire la mort lorsqu’on touche les parties
métalliques de l’appareil.
Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre :
- S’assurer que la prise est d’un accès facile à partir de la prise d’air inférieure.
- S’assurer que le cordon d’alimentation n’entre pas en contact avec le couvercle du brûleur, le conduit de sortie des fumées, ou tout
autre élément chaud qui pourrait endommager la gaine isolante du cordon.
Raccordement de l’alimentation en courant continu 12V :
Le calibre du l et du fusible à utiliser augmentent avec la distance entre la batterie du véhicule et le réfrigérateur. Une chute de
tension se produira si la section du l est trop faible pour la distance. La chute de tension diminue le rendement du système de
chauffage et affecte donc la capacité de refroidissement du réfrigérateur.
1. Déterminer la section minimale du l et le calibre maximal du fusible à utiliser.
L’utilisation d’un l et/ou d’un fusible de calibre incorrect peut déclencher un feu électrique.
- Utiliser un l de calibre 18 AWG minimum et un fusible de 6 A maximum.
- Si le calibre du l est supérieur au minimum, choisir le fusible approprié suivant la norme RVIA A 119-2 ou les codes locaux
applicables.
2. Installer un fusible sur les ls d’alimentation en courant continu entre la batterie et le
réfrigérateur :
- Placer le fusible le plus près possible de la batterie.

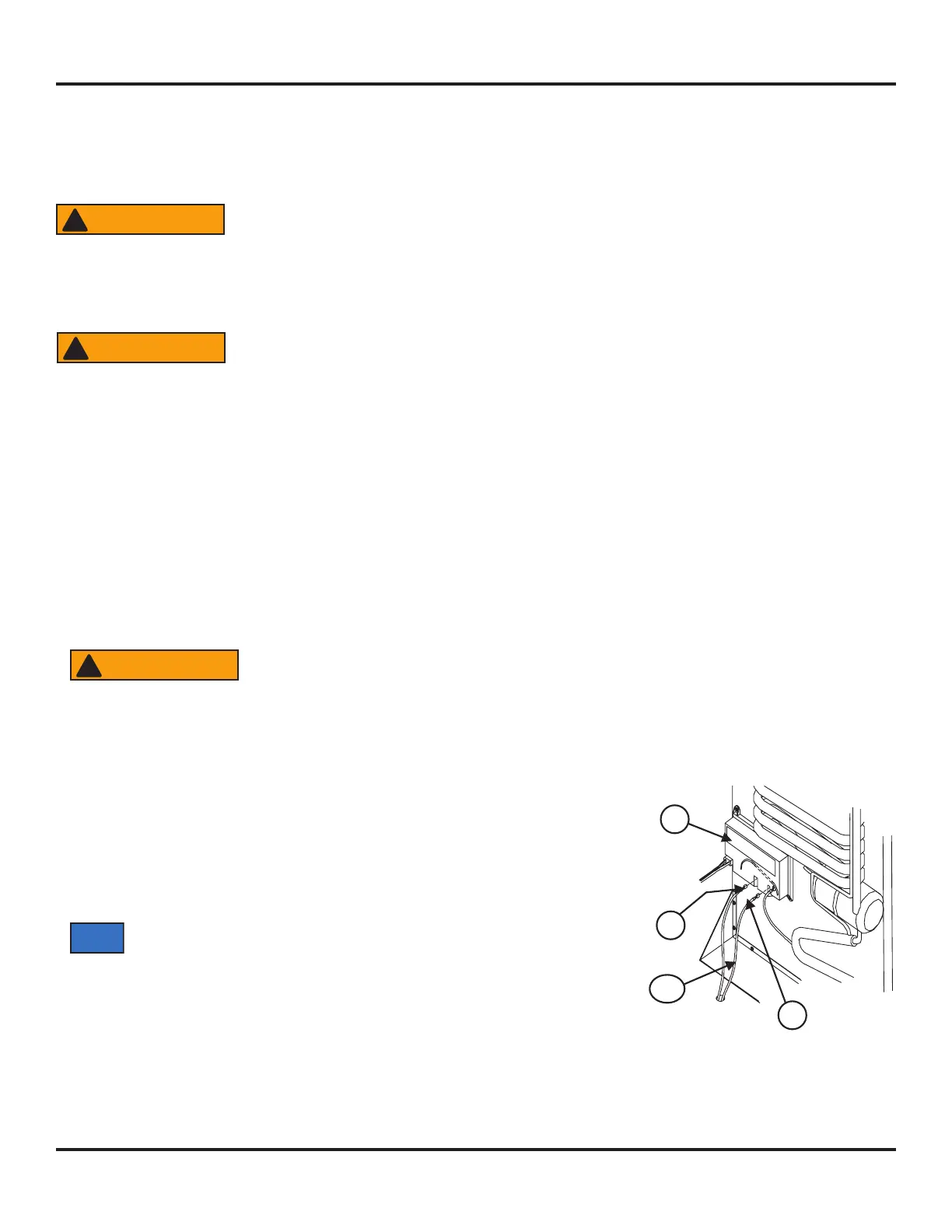

3. Connecter les ls d’alimentation en courant continu (se reporter à Art00966) :
- Fixer une borne à raccordement rapide de ¼ pouce à chaque l d’alimentation en
courant continu.
Ne pas utiliser l’armature du réfrigérateur ni le cadre du véhicule comme
conducteur. Connecter les ls d’alimentation en courant continu uniquement à
la batterie et au panneau de distribution de puissance [49] du réfrigérateur.
- Connecter le l d’alimentation positif [50] à la borne du panneau identiée 12 VDC.
- Connecter le l de mise à la terre [51] à la borne du panneau identiée GND.
- S’assurer que chaque l d’alimentation en courant continu est raccordé à la borne avec
la polarité correcte.
Art00966
49
50
51
121
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
!
AVIS
