5
Montaj için iki kişi gereklidir. Eliptik bisikletin tüm parçalarını ambalajlarından çıkararak temiz ve boş bir alana
serin. Ambalaj malzemelerini, montaj tamamlanana dek saklayın.
Montaj için, ürünle birlikte verilen alet(ler)in yanı sıra bir Phillips tornavida gerekir .

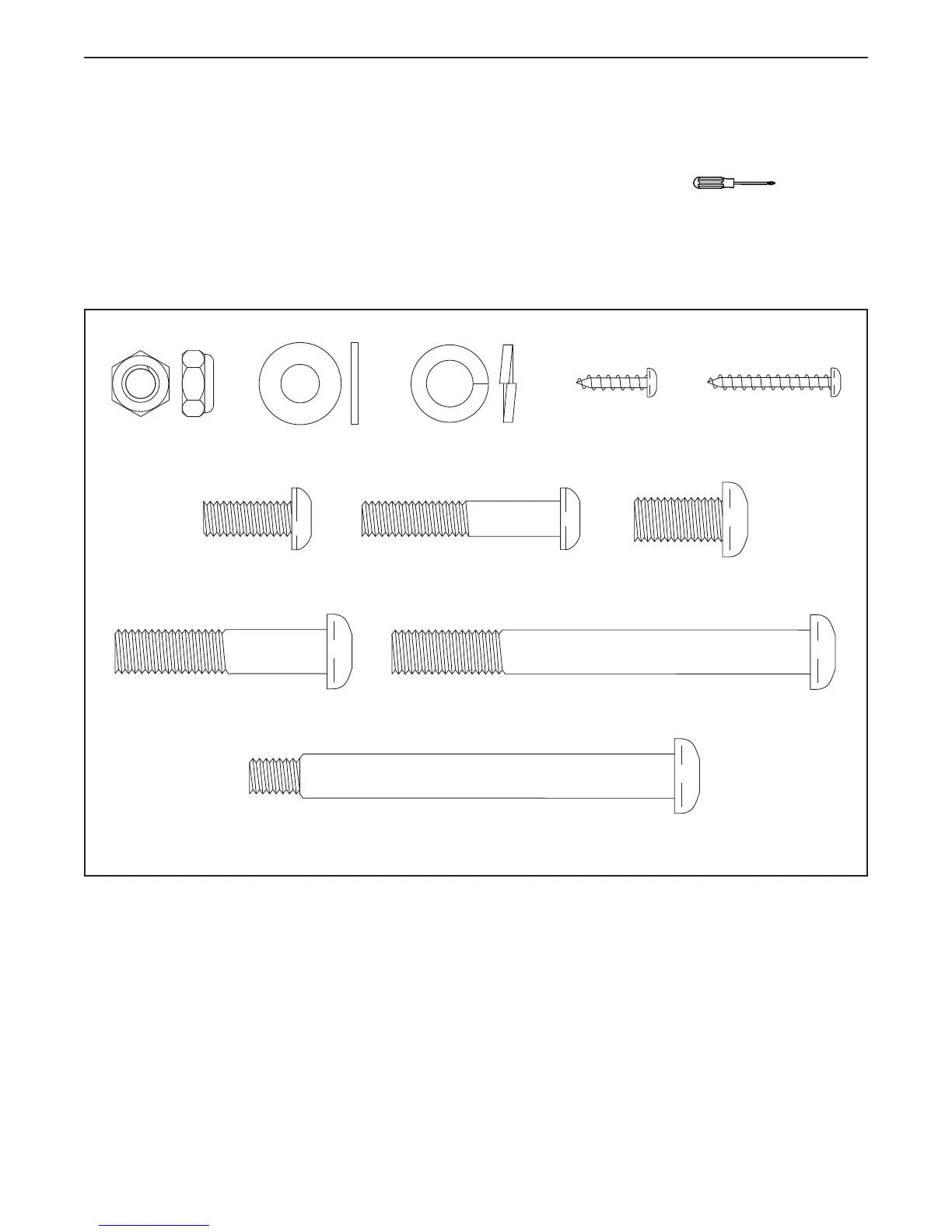

Montaj için gerekli küçük parçaları tespit etmek için aşağıdaki çizimlere başvurun. Her çizimin altında paran-
tezler içinde verilen sayı, bu kılavuzun son kısmında verilen PARÇA LİSTESİ’ndeki parça numarasıdır. Parça
numarasını izleyen sayı, montaj için gerekli miktarı belirtir. Not: Donanım setinde bulunmayan parçaların, ön
montajlı olup olmadığını kontrol edin.
M10 x 48mm Vida
(75)–6
M10 x 20mm Vida
(79)–6
M8 x 20mm
Vida (80)–2
M4 x 28mm Vida
(99)–4
M8 x 45mm Cıvata
(76)–4
M10 x 95mm Vida (82)–4
M4 x 16mm
Vida (92)–6
Omuz Bağlantı Cıvatası (31)–2
M8 Pul
(33)–2
M10 Parçalı Pul
(78)–10
M8 Sıkıştırma
Somunu
(77)–4
MONTAJ
