7
3
Kablo
Bağı
2
42
37

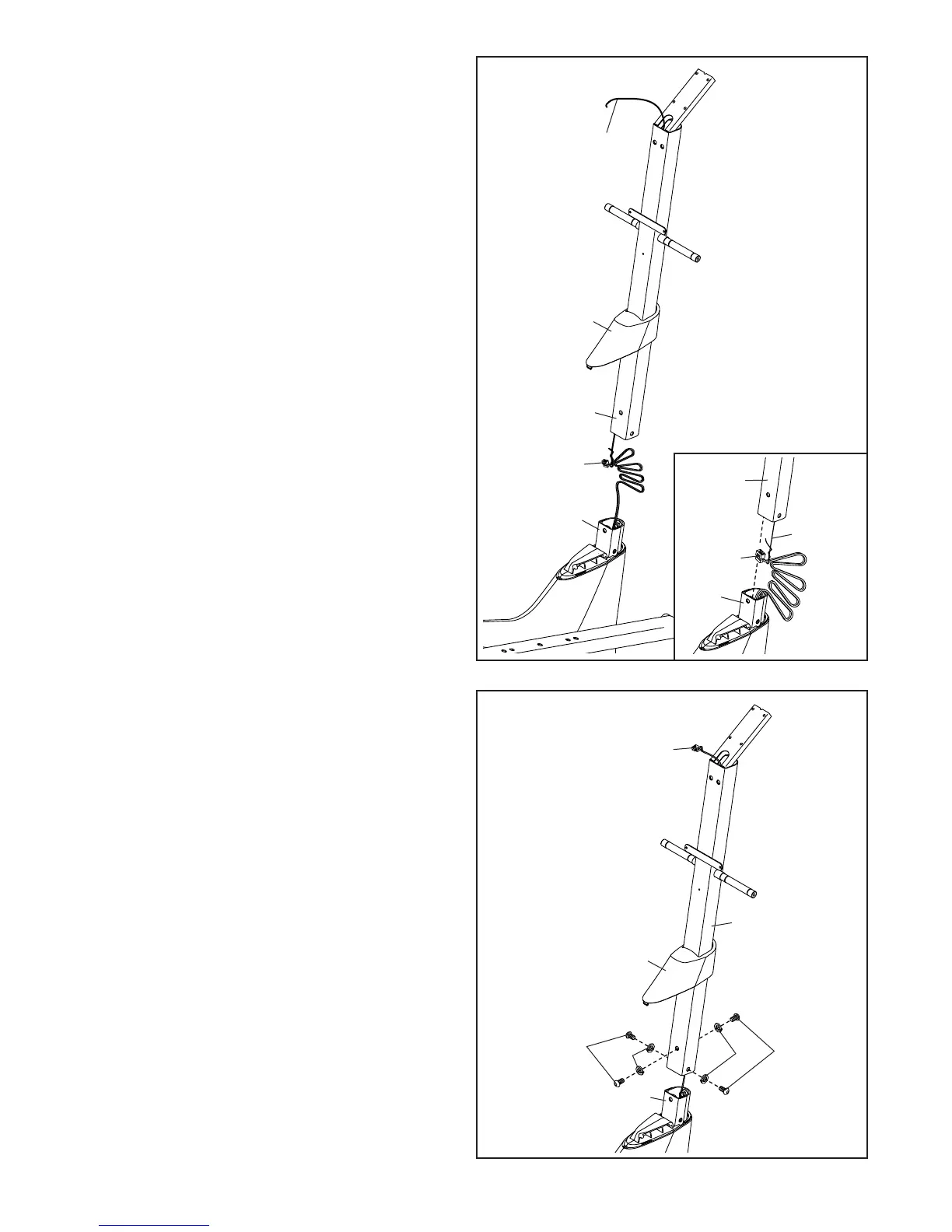

4. Dikey Direği (2) Ana Gövdeye (1) takın. İpucu:
Bu sırada ikinci bir kişinin Üst Kalkan
Kapağını (37) tutarak ortadan uzaklaştırması
gerekir.
İpucu: Kablo Demetini (42) sıkıştırmamaya
dikkat edin. Dikey Direği (2) dört adet M10 x
20mm Bağlantı Vidası (79) ve dört adet M10
Parçalı Pul (78) ile tutturun.
Üst Kalkan Kapağını (37) aşağıya kaydırın ve
Ana Gövdeye (1) doğru bastırarak oturtun.
4
1
1
78
78
79
79
1
2
42
Kablo
Bağı
Kablo Demetini (42)
sıkıştırmamaya
dikkat edin
3. Dikey Direği (2) ve Üst Kalkan Kapağını (37)
gösterilen şekilde yönlendirin. Üst Kalkan
Kapağını yukarıya, Dikey Direğin üzerine doğru
kaydırın.
Ana Gövdenin (1) yanında, Dikey Direği (2) tut-
mak için ikinci bir kişi olmalıdır.
Eklenen küçük çizime bakın. Kablo bağını
Dikey Direğin (2) içine yerleştirin. Kablonun alt
ucunu Kablo Demetine (42) bağlayın. Sonra,
kablo bağının üst ucunu Dikey Direğin tepesin-
den yukarı çıkacak şekilde çekin. Ardından,
kablo bağını çözün ve atın.
İpucu: Kablo Demetinin (42) Dikey Direğin
(2) içine düşmesini engellemek için, Kablo
Demetini lastik bir kayış veya bir parça bantla
sabitleyin.
2
42
37
