9

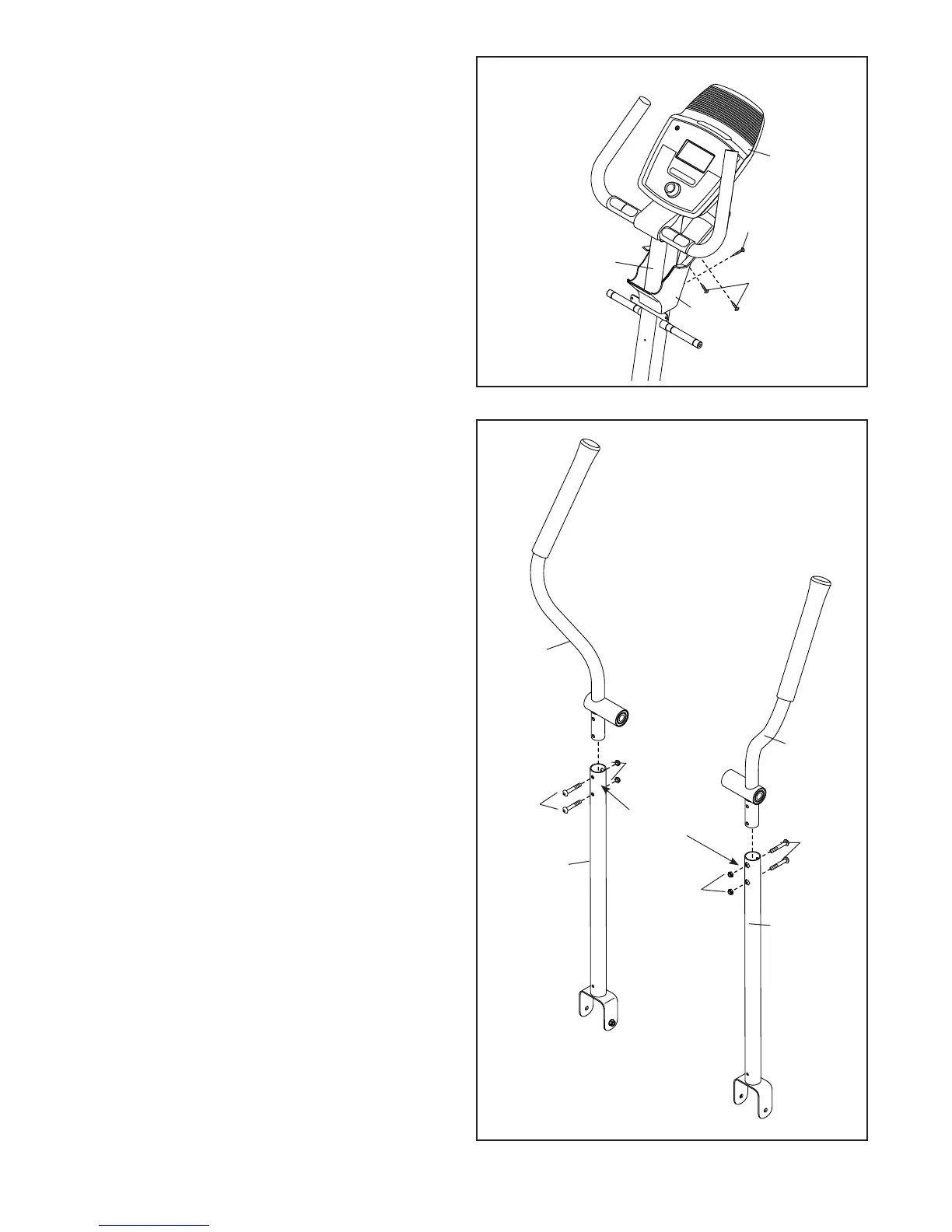

7. Konsol Kapağını (32) yukarıya, Konsola (4)
doğru kaydırın.
Konsol Kapağını (32) Dikey Direğe (2) bir adet
M4 x 16mm Vida (92) ile takın.
Sonra, Konsol Kapağını (32) Konsola (4) iki adet
M4 x 16mm Vida (92) ile takın.
7
4
2
32
92
92
8. «Left» ve «Right» (L ya da Left solu; R ya da
Right sağı gösterir) etiketlerle işaretlenmiş Sol
ve Sağ Üst Gövde Kollarını (8, 9) belirleyin.
Sol Üst Gövde Kolunu (8) ve bir Üst Gövde
Ayağını (6) gösterilen şekilde yönlendi-
rin. Altıgen yuvaların belirtilen konumda
olmasına dikkat edin.
Sol Üst Gövde Kolunu (8) Üst Gövde Ayağına
(6) takın.
Sol Üst Gövde Kolunu (8), iki adet M8 x
45mm Yuvarlak Başlı Cıvatayla (76) ve iki
adet M8 Sıkıştırma Somunuyla (77) monte
edin. Sıkıştırma Somunlarının altıgen yuva-
larda olmasına dikkat edin. Yuvarlak Başlı
Cıvataları şimdilik gevşek bırakın.
Sağ Üst Gövde Kolunu (9) aynı şekilde diğer
Üst Gövde Ayağına (6) monte edin.
8
Altıgen
Yuvalar
8
6
6
9
77
77
76
76
