Для збирання тренажера вам знадобиться помічник. Розмістіть всі деталі еліптичного тренажера
на вільному місці і заберіть пакувальні матеріали. Не викидайте пакувальні матеріали до завершення
збирання.
Для збирання тренажера додатково до інструмента(ів), що додаються, необхідна викрутка компа-
нії «Phillips» .

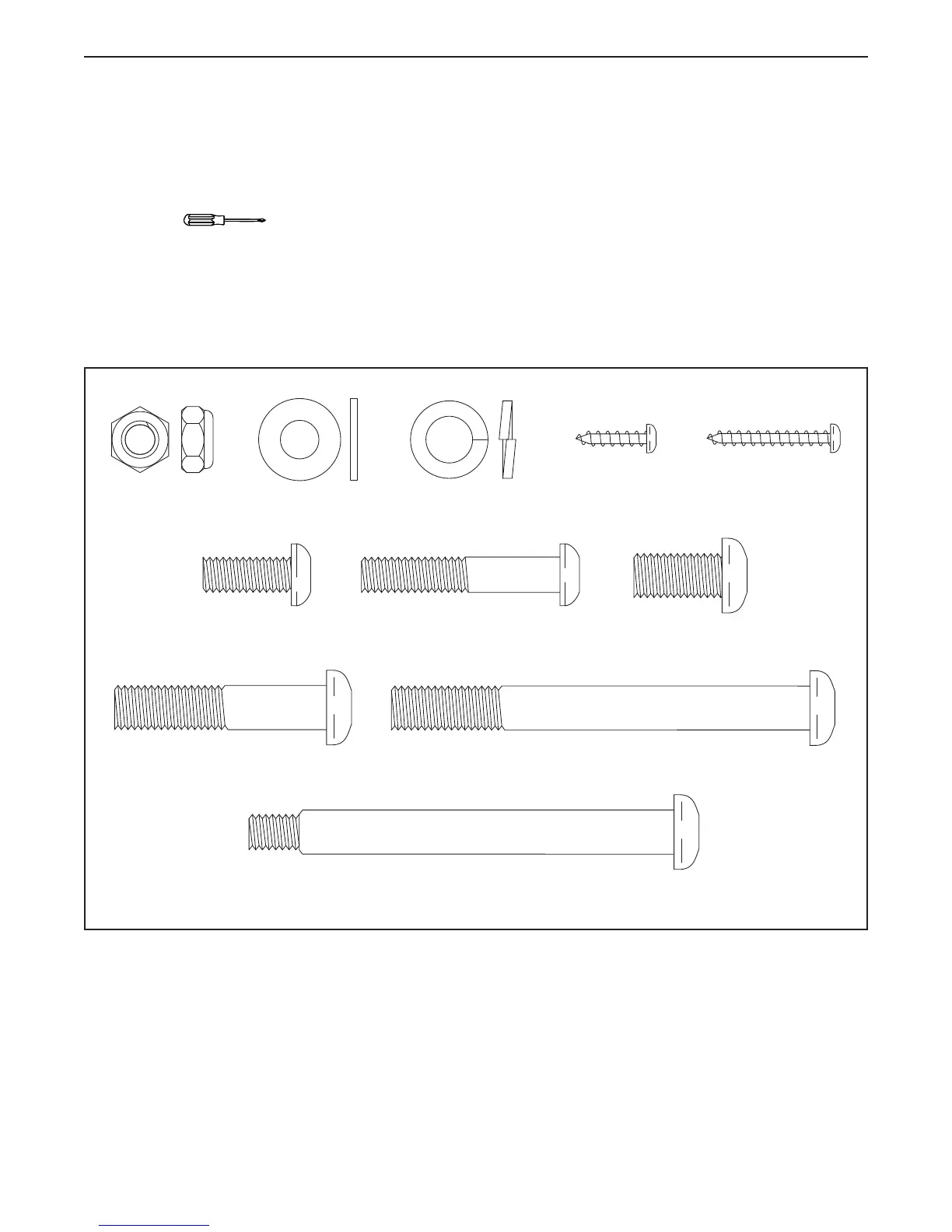

Щоб визначити малі деталі, необхідні для збирання, подивіться на нижченаведений малюнок. Число в
дужках під кожним малюнком відповідає номеру деталі в ПЕРЕЛІКУ ДЕТАЛЕЙ у кінці цього посібника.
Число після номеру деталі – це кількість елементів, потрібних для збирання. Примітка. Якщо деталі не
має в складі конструкції, перевірте, чи її було попередньо зібрано. Щоб уникнути пошкодження
деталей не використовуйте під час збирання електроінструменти.
Гвинт M10 x 48мм
(75)–6
Гвинт M10 x 20мм
(79)–6
Гвинт M8 x 20мм
(80)–2
Гвинт M4 x 28мм
(99)–4
Болт M8 x 45мм
(76)–4
Гвинт M10 x 95мм (82)–4
Гвинт
M4 x 16мм
(92)–6
З’єднувальний болт (31)–2
Шайба M8
(33)–2
Розрізна шайба
M10 (78)–10
Контргайка
M8 (77)–4
ЗБИРАННЯ
