11
4
98
81
11
11
C
10

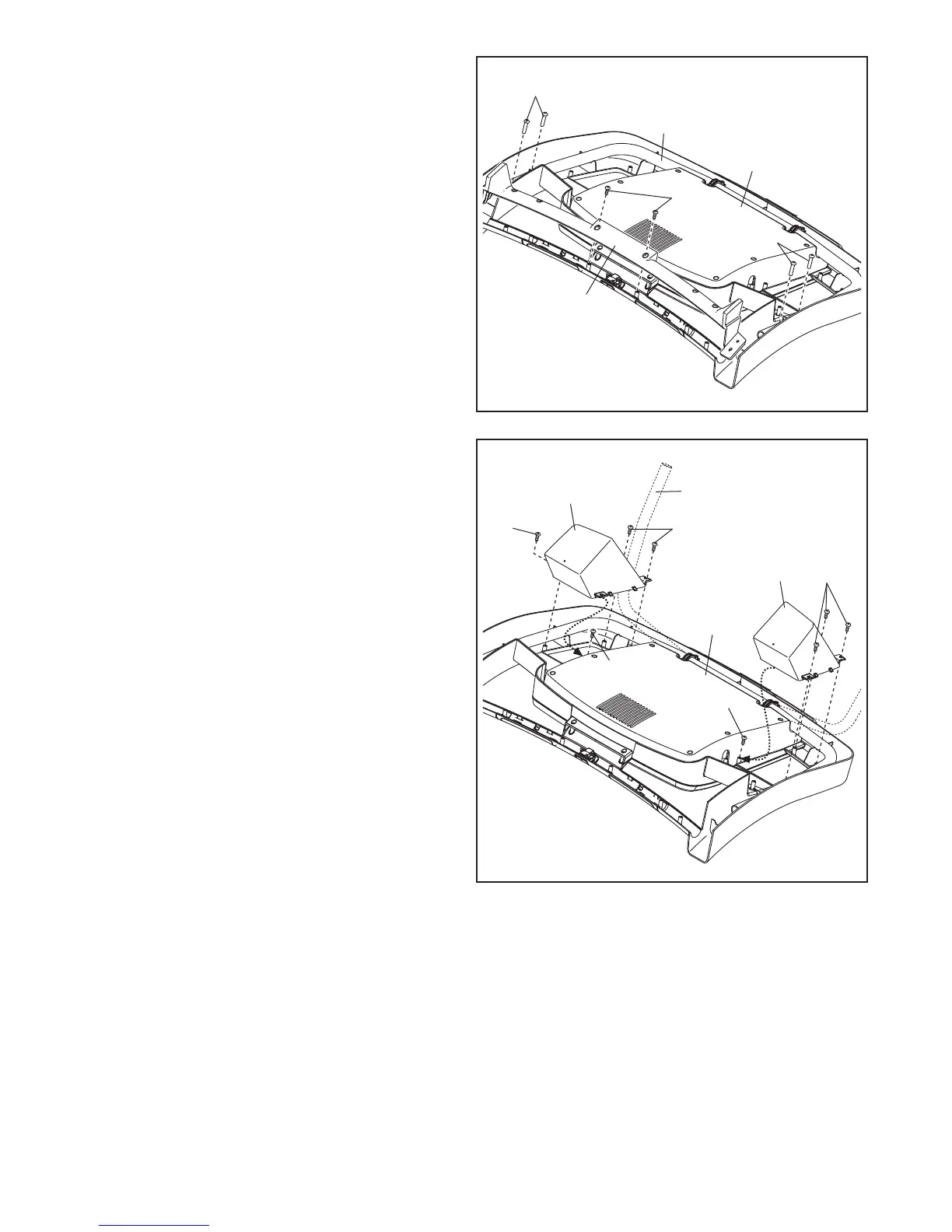

10. Placez la Base de la Console (98) face contre
terre sur une surface douce pour éviter de la
rayer.
Retirez les deux vis (C) de la Barre Transversale
du Détecteur Cardiaque (81). Retirez la Barre
Transversale du Détecteur Cardiaque et jetez les
vis.
Retirez les quatre Vis 5/16" x 5/8" (11) du Cadre
de la Console (101). Ces vis serviront lors
d'une étape subséquente.
101
98
96
95
101
1
1
11
11. Identifiez les Plateaux Gauche et Droit (95, 96).
Fixez les Plateaux (95, 96) à la Base de la
Console (98) à l'aide de huit Vis #8 x 1/2" (1).
Remarque : La tâche peut être facilitée en enga-
geant les deux Vis internes, puis en glissant les
plateaux en place avant de visser les six autres
Vis.
Remarque : il peut s'avérer nécessaire de tour-
ner le Cadre de la Console (101) vers le haut
tout en fixant les Plateaux (95, 96).
1
1
1
