19. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora
sulle etichette del tapis roulant fossero presenti delle pellicole in plastica, rimuoverle. Posizionare un tappetino
sottoiltapisroulantalnediproteggereilpavimentoolamoquette.Nota:nellaconfezionepossonoessere
inclusi pezzi di scorta. Conservare la chiave esagonale in dotazione in un luogo sicuro, in quanto viene utiliz-
zata per regolare il nastro scorrevole (vedere pagine 27 e 28).

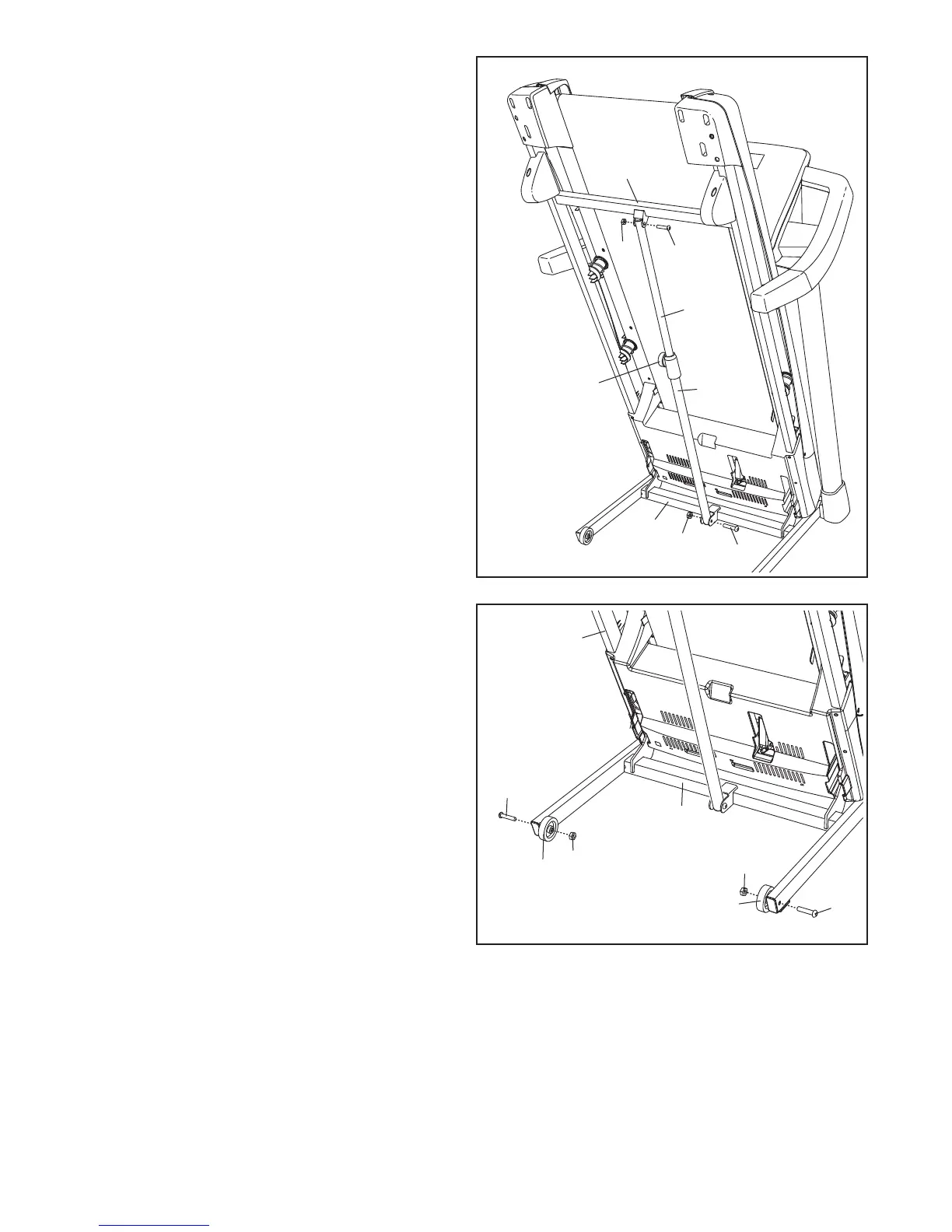

17. Sollevare il Telaio (57) nella posizione indicata.
Ricorrere all'aiuto di un'altra persona per
sorreggere il Telaio no al completamento di
questa fase.
Orientare la Chiusura a Scatto (54) in modo tale
che la barra grande e la manopola chiusura a
scatto siano orientate nel modo indicato.
Rimuovere eventuali fascette dall'estremità della
Chiusura a Scatto (54). Fissare l'estremità infe-
riore della Chiusura a Scatto alla Base (29) con
un Bullone 3/8" x 2" (2) e un Dado 3/8" (9).
Fissare l'estremità superiore della Chiusura a
Scatto (54) al Telaio (57) con un Bullone 3/8" x
2" (2) e un Dado 3/8" (9).
17
57
54
9
2
Barra
Grande
Manopola
Chiusura
a Scatto
2
9
29
18
93
93
29
57
7
7
9
9
18. Fissare la Ruota (93) alla Base (29) con un
Bullone 3/8" x 2 1/2" (7) e un Dado 3/8" (9). Non
serrare eccessivamente il Dado; la Ruota
deve poter girare liberamente.
Fissare l’altra Ruota (93) all’altro lato della
Base (29) nel medesimo modo.
Consultare la sezione PIEGATURA DEL TAPIS
ROULANT a pagina 25. Abbassare il Telaio (57)
verso il pavimento.
