12

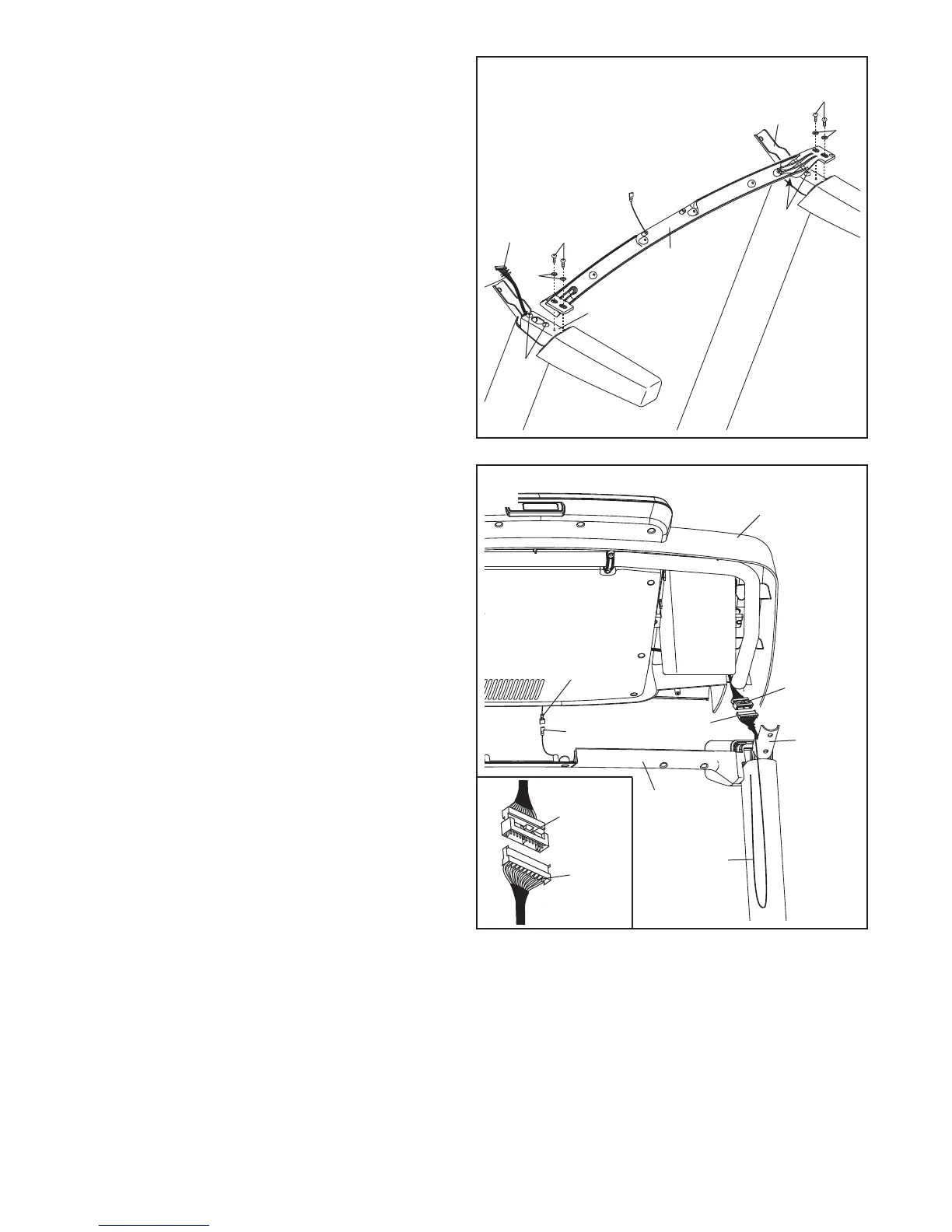

12. IMPORTANTE: Para evitar danificar a Barra
de Apoio das Pulsações (81), não utilize fer-
ramentas elétricas e não aperte demasiado
os Parafusos #10 x 3/4" (4).
Posicione a Barra de Apoio das Pulsações (81)
conforme indicado. Fixe a Barra de Apoio das
Pulsações aos Apoios para as Mãos (79) com
quatro Parafusos #10 x 3/4" (4) e quatro Anilhas
em Forma de Estrela #10 (5). Enrosque os
quatro Parafusos e depois aperte-os.
Certifique-se de que o Fio da Barra Vertical
(91) não está trilhado. Aperte firmemente os
quatro Parafusos 5/16" x 2 3/4" (12).
12
4
4
5
5
12
12
79
81
79
91
13. Com a ajuda de outra pessoa, segure a unidade
da consola junto aos Apoios para as Mãos (79)
(só é apresentada uma).
Ligue o fio de terra da unidade da consola ao Fio
de Terra (80) na Barra de Apoio das Pulsações
(81).
Ligue o Fio da Barra Vertical (91) ao fio da con-
sola. Veja o desenho inserido. Os conectores
devem deslizar entre si com facilidade e ficar
encaixados. Se assim não acontecer, rode um
deles e volte a tentar. SE NÃO LIGAR DEVI-
DAMENTE OS CONECTORES, A CONSOLA
PODE FICAR DANIFICADA QUANDO LIGAR
A CORRENTE. Depois, retire o atilho para fio do
Fio da Barra Vertical.
13
Unidade da
Consola
91
91
Atilho
para Fio
Fio da
Consola
Fio da
Consola
79
80
Fio de
Terra
81
