11
4
98
81
11
11
C
10

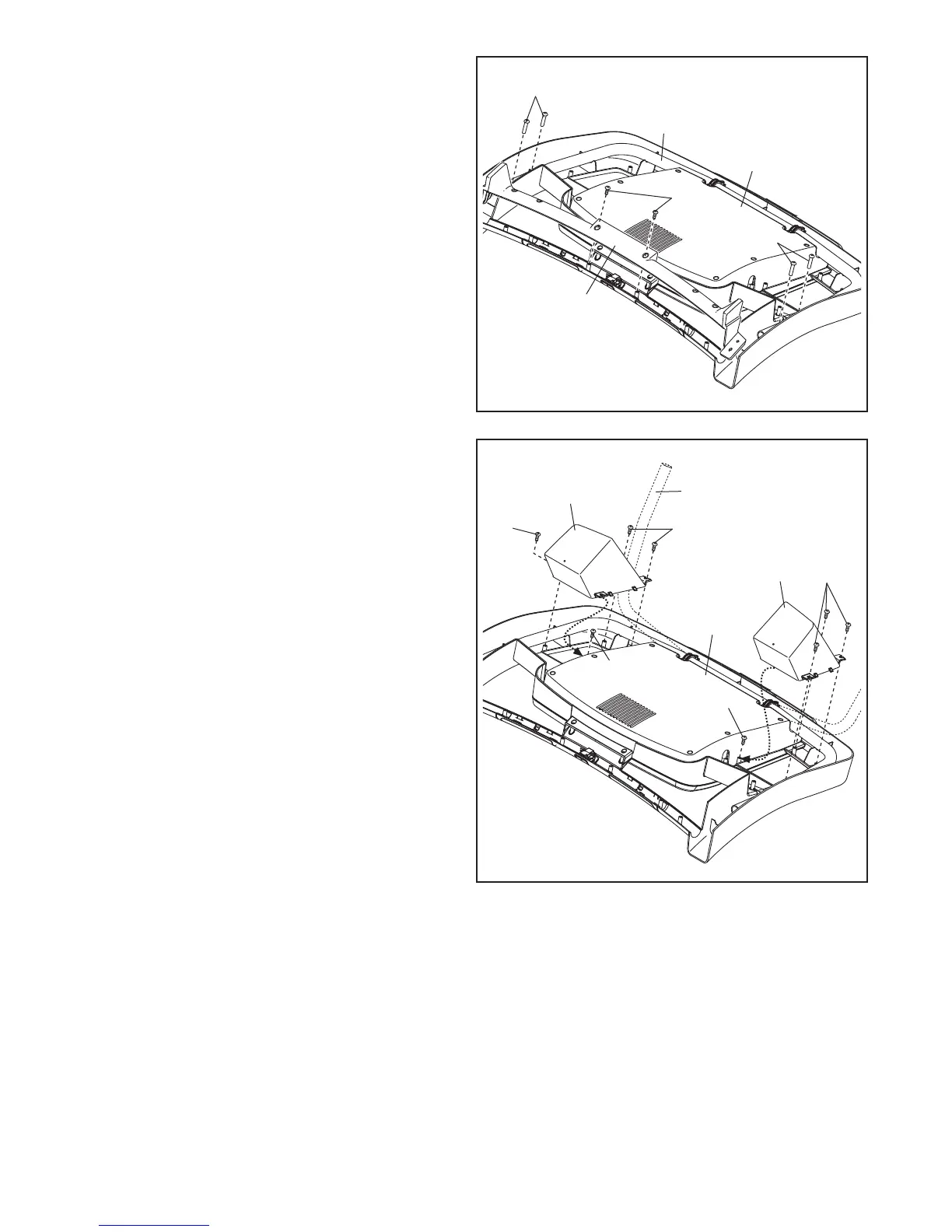

10. Coloque a Base da Consola (98) virada para
baixo sobre uma superfície macia para evitar
riscá-la.
Retire os dois Parafusos (C) da Barra de Apoio
das Pulsações (81). Retire a Barra de Apoio das
Pulsações e elimine os parafusos.
Retire os quatro Parafusos 5/16" x 5/8" (11)
da Estrutura da Consola (101). Os Parafusos
serão utilizados mais tarde.
101
98
96
95
101
1
1
11
11. Identifique os Tabuleiros Esquerdo e Direito (95,
96).
Fixe os Tabuleiros (95, 96) à Base da Consola
(98) com oito Parafusos #8 x 1/2" (1). Nota:
Pode ser mais fácil enroscar os dois Parafusos
internos e, em seguida, fazer deslizar os
Tabuleiros para o sítio antes de apertar os outros
seis Parafusos.
Nota: Pode ser necessário rodar a Estrutura da
Consola (101) para cima ao fixar os Tabuleiros
(95, 96).
1
1
1
