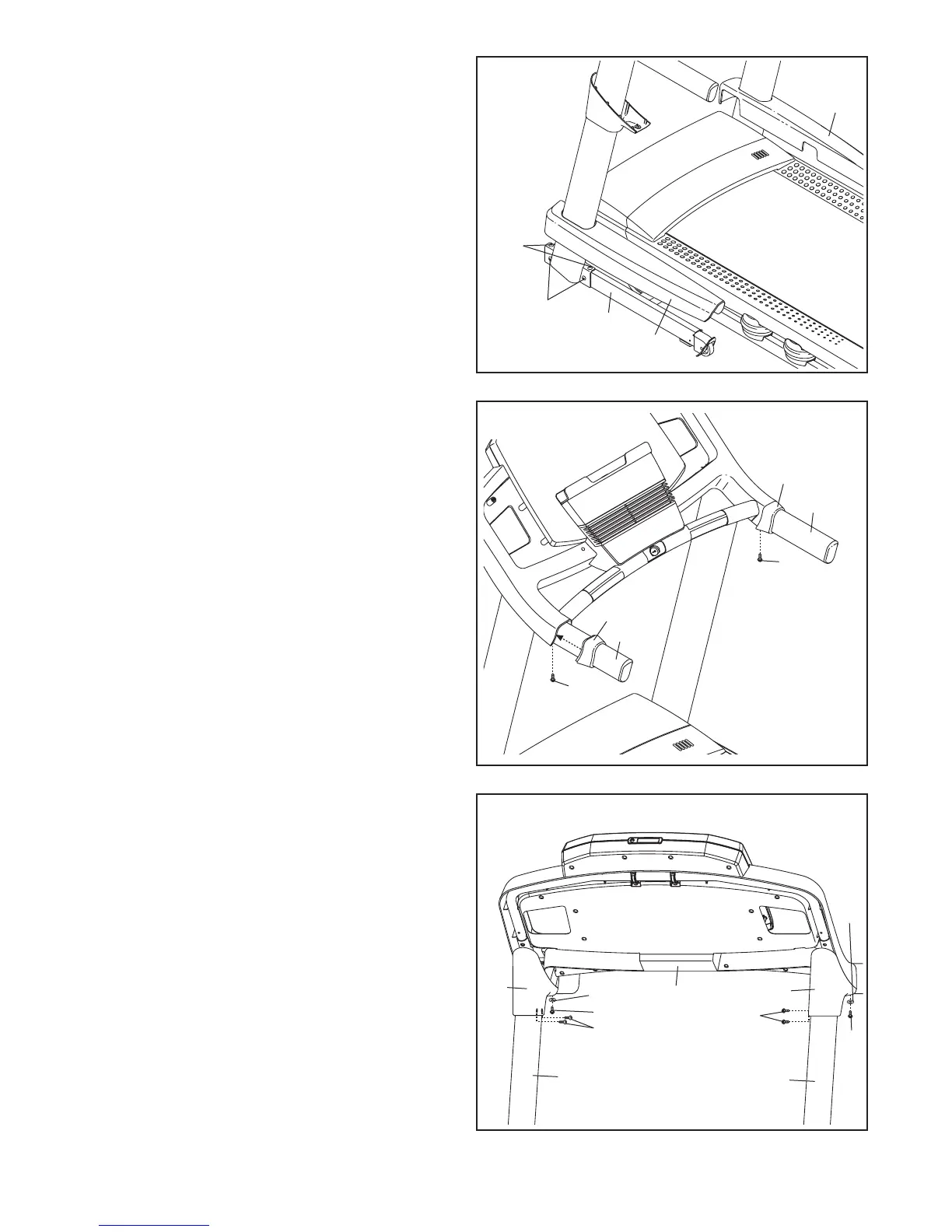

12. Serrare saldamente le quattro Viti da 3/8" x 2
3/4" (7) e le quattro Viti da 3/8" x 1 1/4" (8) (è
rafgurato solo un lato).
Fissare, premendo, i Copri Base Sinistro e
Destro (82, 83) alla Base (94) no a quando
scattano in posizione.
12
83
8
82
94
7
13. Inlare il Copri Corrimano Sinistro (85) sul
Corrimano Sinistro (88). Inlare il Copri
Corrimano Destro (86) sul Corrimano Destro
(87). Fissare i Copri Corrimano con due Viti #8 x
1/2” (1).
13
85
86
1
1
87
88
14. Reggere il Copri Montante Sinistro (79) contro
il gruppo consolle. Allineare i fori presenti nel
Copri Montante Sinistro con i fori nel Montante
Sinistro (89). Fissare il Copri Montante Sinistro
con due Viti #8 x 1/2” (1), una Vite #8 x 3/4” (2)
e una Rondella Piatta da 1/4” (36) nel modo in-
dicato.
Fissare il Copri Montante Destro (80) al
Montante Destro (90) nel medesimo modo.
14
89
1
Gruppo
Consolle
79
90
36
36
80
2
1
2
