13

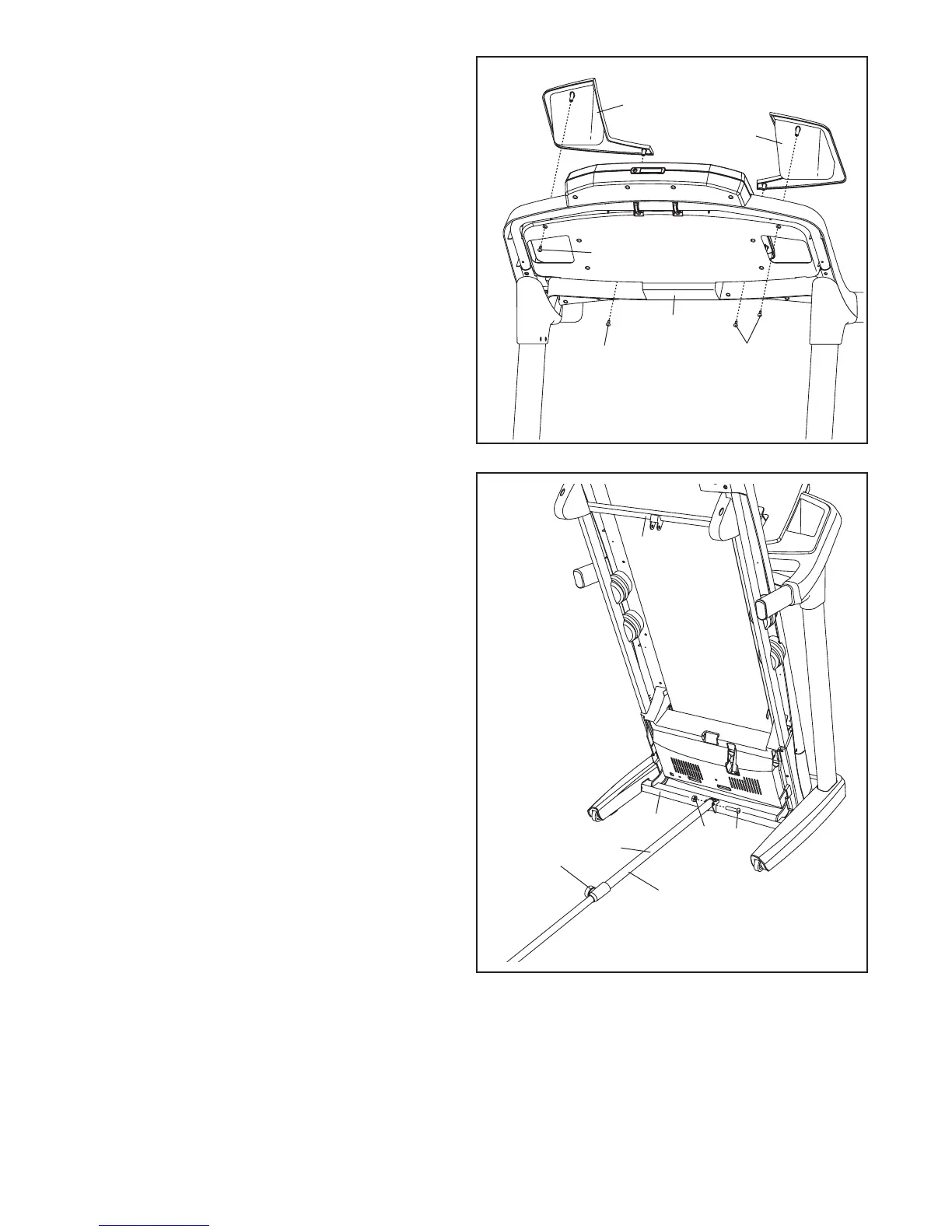

16. Quindi, sollevare il Telaio (56) nella posizione
indicata. Ricorrere all’aiuto di un’altra per-
sona per sorreggere il Telaio no al comple-
tamento della fase 17.
Orientare la Chiusura a Scatto Immagazzin-
aggio (53) in modo tale che la barra grande e la
manopola chiusura a scatto siano orientate nel
modo indicato.
Fissare l’estremità inferiore della Chiusura a
Scatto Immagazzinaggio (53) alla Base (94) con
un Bullone da 3/8” x 2” (3) e un Dado da 3/8”
(12).
16
53
Barra
Grande
56
Manopola
Chiusura a
Scatto
12
3
94
15. Fissare i Portaoggetti Sinistro e Destro (107,
108) al gruppo consolle con quattro Viti #8 x
1/2” (1).
107
108
15
Gruppo
Consolle
1
1
1
