10

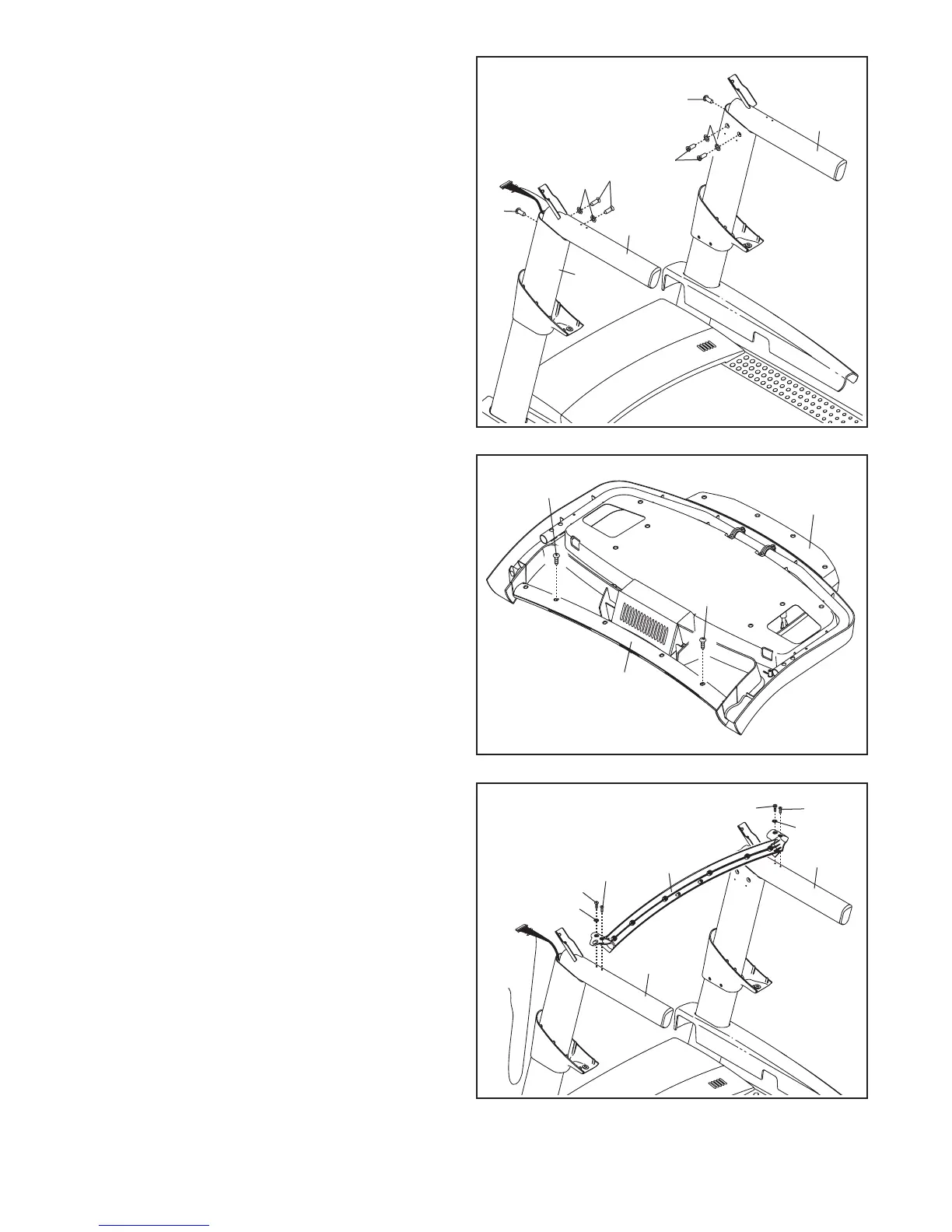

7. Fixe o Apoio para a Mão Esquerda (88) à Barra
Vertical Esquerda (89) com dois Parafusos
5/16" x 1" (5), duas Anilhas em Forma de
Estrela 5/16" (11) e um Pino 5/6" x 1 1/4" Não
aperte já o Pino e os Parafusos.
Fixe o Apoio para a Mão Direita (87) da
mesma forma.
7
89
88
87
4
4
5
5
11
11
8. Coloque a unidade da consola voltada para
baixo sobre uma superfície macia para evitar
arranhar a unidade da consola. Retire os dois
Parafusos (A). Em seguida, levante a Barra de
Apoio (93). Elimine os dois Parafusos.
A
93
Unidade
da Consola
A
8
9. IMPORTANTE: Para evitar danicar a Barra
de Apoio (93), não utilize ferramentas eléc-
tricas e não aperte demasiado os Parafusos
#10 x 3/4" (9) ou os Parafusos de Cabeça
Plana #10 x 3/4" (112).
Posicione a Barra de Apoio (93) conforme
apresentado. Fixe a Barra de Apoio aos Apoios
para as Mãos (87, 88) com dois Parafusos de
Cabeça Plana #10 x 3/4" (112), dois Parafusos
#10 x 3/4" (9) e duas Anilhas em Forma de
Estrela 1/4" (35) conforme apresentado.
Enrosque os quatro Parafusos e, depois,
aperte-os.
93
88
9
9
9
87
35
112
112
35
