10. Com a ajuda de outra pessoa, segure a unidade
da consola junto ao Apoio para a Mão Esquerda
(88).

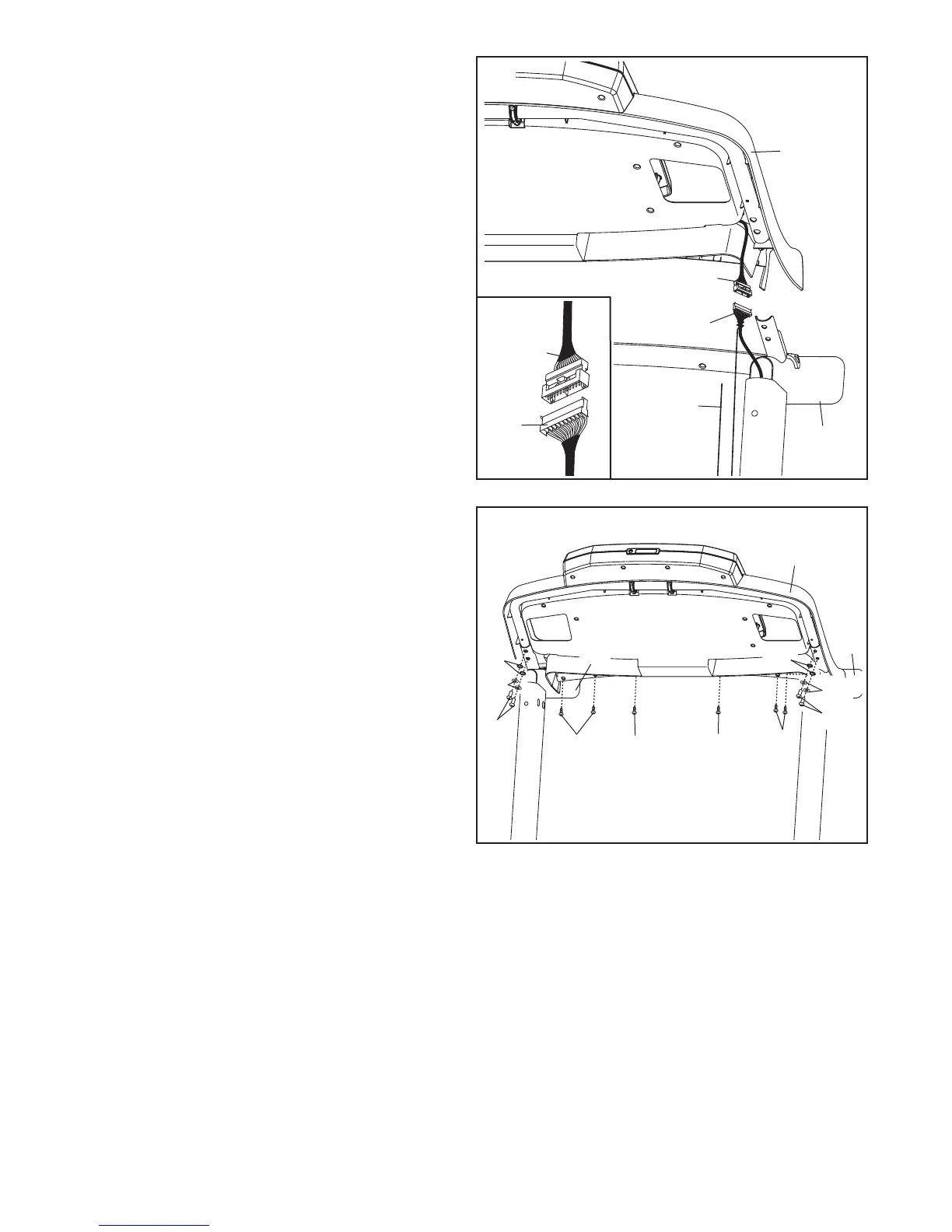

Ligue o Fio da Barra Vertical (81) ao o da
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com faci-
lidade e car encaixados. Se assim não acon-
tecer, rode um deles e volte a tentar. SE NÃO
LIGAR DEVIDAMENTE OS CONECTORES,
A CONSOLA PODE FICAR DANIFICADA
QUANDO LIGAR A CORRENTE. Retire o atilho
para o do Fio da Barra Vertical.
Unidade
da Consola
Fio da
Consola
Atilho
para Fio
88
81
81
Fio da
Consola
10
11. Coloque a unidade da consola sobre o Apoio
para a Mão Esquerda (88) e o Apoio para a
Mão Direita (87). Tenha cuidado para não
trilhar quaisquer os. Introduza o excesso
de Fio da Barra Vertical (não apresentado) no
Apoio para a Mão Esquerda.
Fixe a unidade da consola com seis Parafusos
#8 x 1/2" (1), quatro Parafusos 5/16" x 1 1/4"
(4), quatro Anilhas Planas 5/16" (113) e qua-
tro Anilhas em Forma de Estrela 5/16" (11).
Enrosque os seis Parafusos e os quatro
Pinos e, depois, aperte-os.
Consulte o passo 7. Aperte completamente os
quatro Parafusos 5/16" x 1" (5) e os dois Pinos
5/16" x 1 1/4" (4).
11
88
1
11
Unidade
da Consola
1
87
11
4
113
1
1
113
4
