12

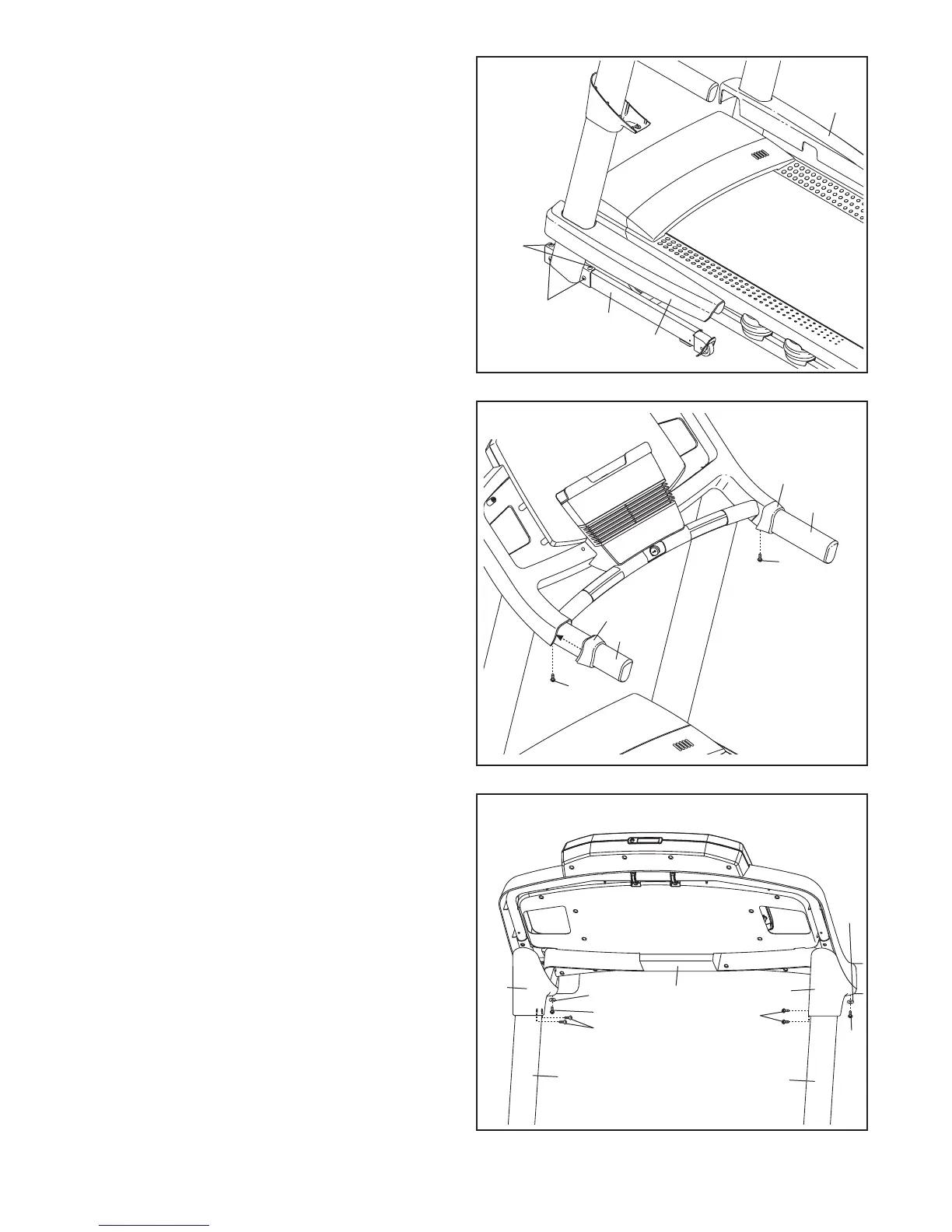

12. Aperte rmemente os quatro Parafusos 3/8" x
2 3/4" (7) e depois os quatro Parafusos 3/8" x 1
1/4" (8) (só é apresentado um dos lados).
Pressione as Coberturas da Base Esquerda e
Direita (82, 83) contra a Base (94) até carem
encaixadas.
12
83
8
82
94
7
13. Insira a Cobertura do Apoio para a Mão
Esquerda (85) no Apoio para a Mão Esquerda
(88). Insira a Cobertura do Apoio para a Mão
Direita (86) no Apoio para a Mão Direita (87).
Fixe as Coberturas dos Apoios para as Mãos
com dois Parafusos #8 x 1/2" (1).
13
85
86
1
1
87
88
14. Segure a Cobertura da Barra Vertical Esquerda
(79) contra a unidade da consola. Alinhe os ori-
fícios da Cobertura da Barra Vertical Esquerda
com os orifícios da Barra Vertical Esquerda
(89). Fixe a Cobertura da Barra Vertical
Esquerda com dois Parafusos #8 x 1/2" (1), um
Parafuso #8 x 3/4" (2) e uma Anilha Plana 1/4"
(36) conforme apresentado.
Fixe a Cobertura da Barra Vertical Esquerda
(80) à Barra Vertical Esquerda (90) da mesma
forma.
14
89
1
Unidade da
Consola
79
90
36
36
80
2
1
2
