13

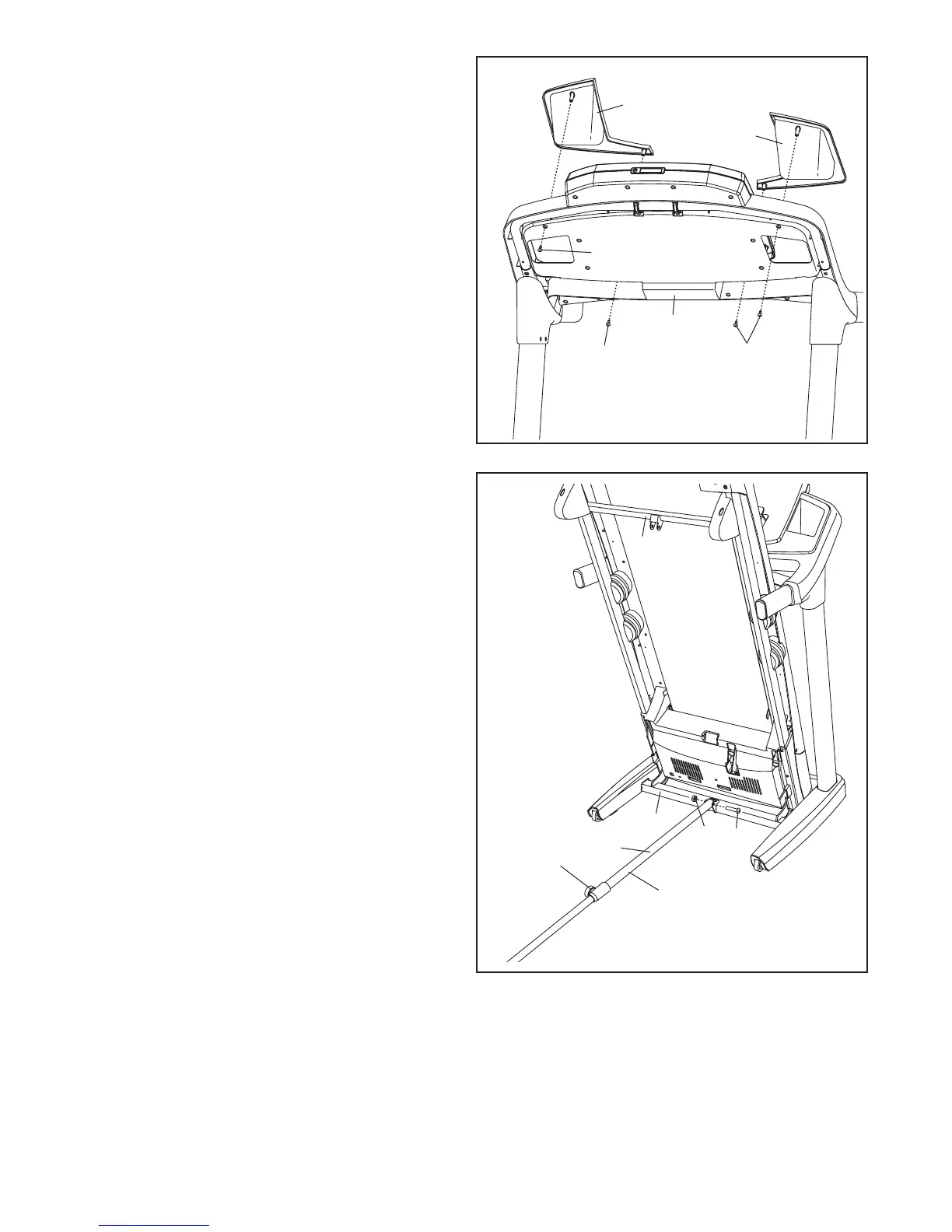

16. Em seguida, levante a Estrutura (56) até à po-
sição apresentada. Peça a outra pessoa para
segurar na Estrutura até que o passo 17
que concluído.
Oriente o Fecho de Armazenamento (53) de
modo a que o tubo grande e o botão de blo-
queio quem nas posições apresentadas.
Fixe a parte inferior do Fecho de Armazen-
amento (53) à Base (94) com um Pino 3/8" x 2"
(3) e uma Porca 3/8" (12).
16
53
Tubo
Grande
56
Botão de
Bloqueio
12
3
94
15. Fixe os Tabuleiros de Acessórios Esquerdo e
Direito (107, 108) à unidade da consola com
quatro Parafusos #8 1/2" (1).
107
108
15
Unidade da
Consola
1
1
1
