10

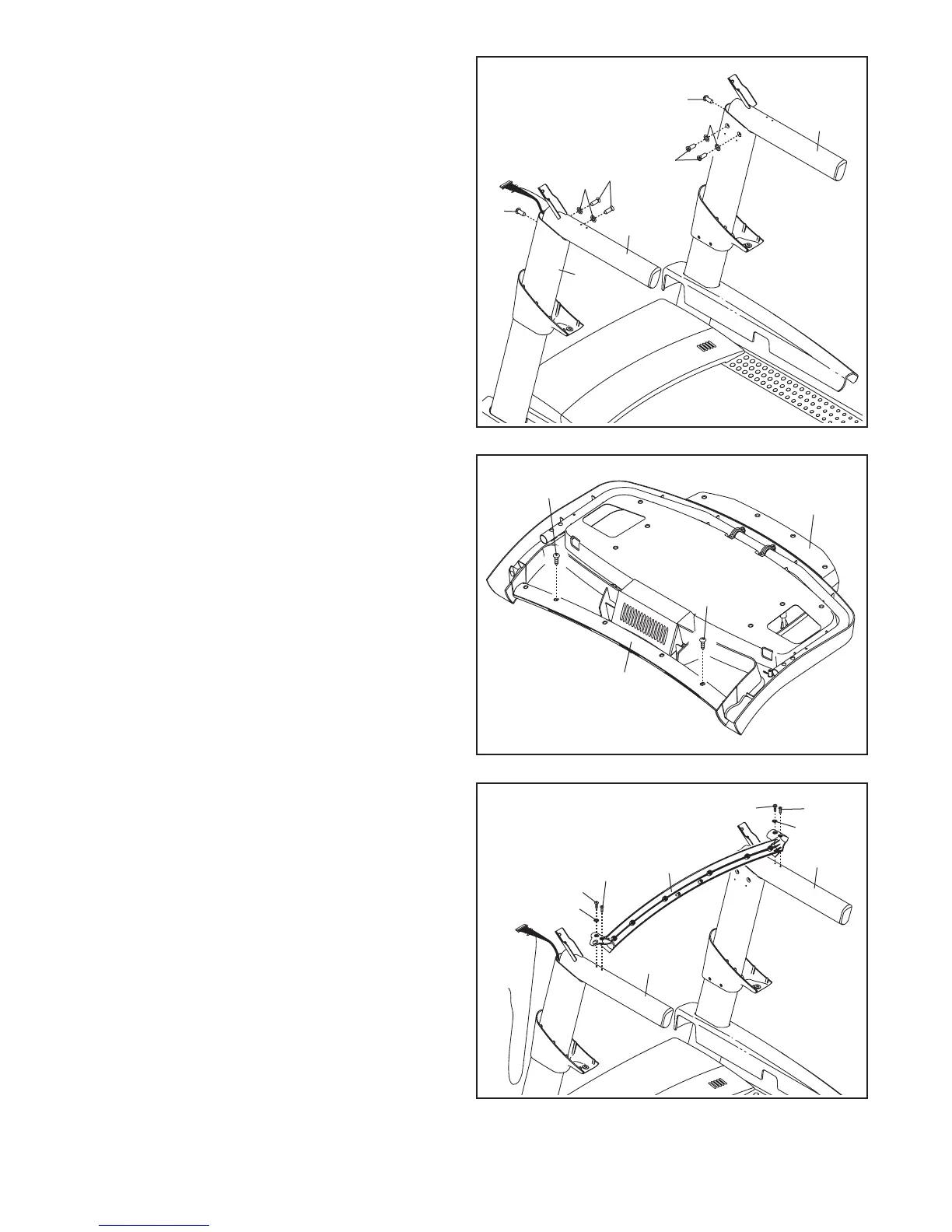

7. Przymocuj lewą poręcz (88) do lewego wspor-
nika (89) za pomocą dwóch wkrętów 5/16" x
1" (5), dwóch podkładek odginanych 5/16" x
1" (11) i śruby 5/16" x 1 1/4" (4). Nie dokręcaj
jeszcze wkrętów i śruby.
W ten sam sposób przymocuj prawą poręcz
(87).
7
89
88
87
4
4
5
5
11
11
8. Umieść moduł konsoli przednią stroną w dół na
miękkiej powierzchni aby uniknąć zadrapania
konsoli. Usuń dwa wkręty (A). Następnie zdejmij
poprzeczkę (93). Wyrzuć dwa wkręty.
A
93
Moduł
konsoli
A
8
9. WAŻNE: Aby uniknąć uszkodzenia po-
przeczki (93), nie używaj narzędzi o napędzie
elektrycznym i nie dokręcaj zbyt mocno
wkrętów #10 x 3/4" (9) ani wkrętów z płaskim
łbem #10 x 3/4" (112).
Umieść poprzeczkę (93) tak, jak pokazano na
rysunku. Przymocuj poprzeczkę do poręczy (87,
88) za pomocą dwóch wkrętów z płaskim łbem
#10 x 3/4" (112), dwóch wkrętów #10 x 3/4" (9)
i dwóch podkładek odginanych 1/4" (35) jak
pokazano. Załóż wszystkie cztery wkręty, a
następnie dokręć je.
93
88
9
9
9
87
35
112
112
35
