11

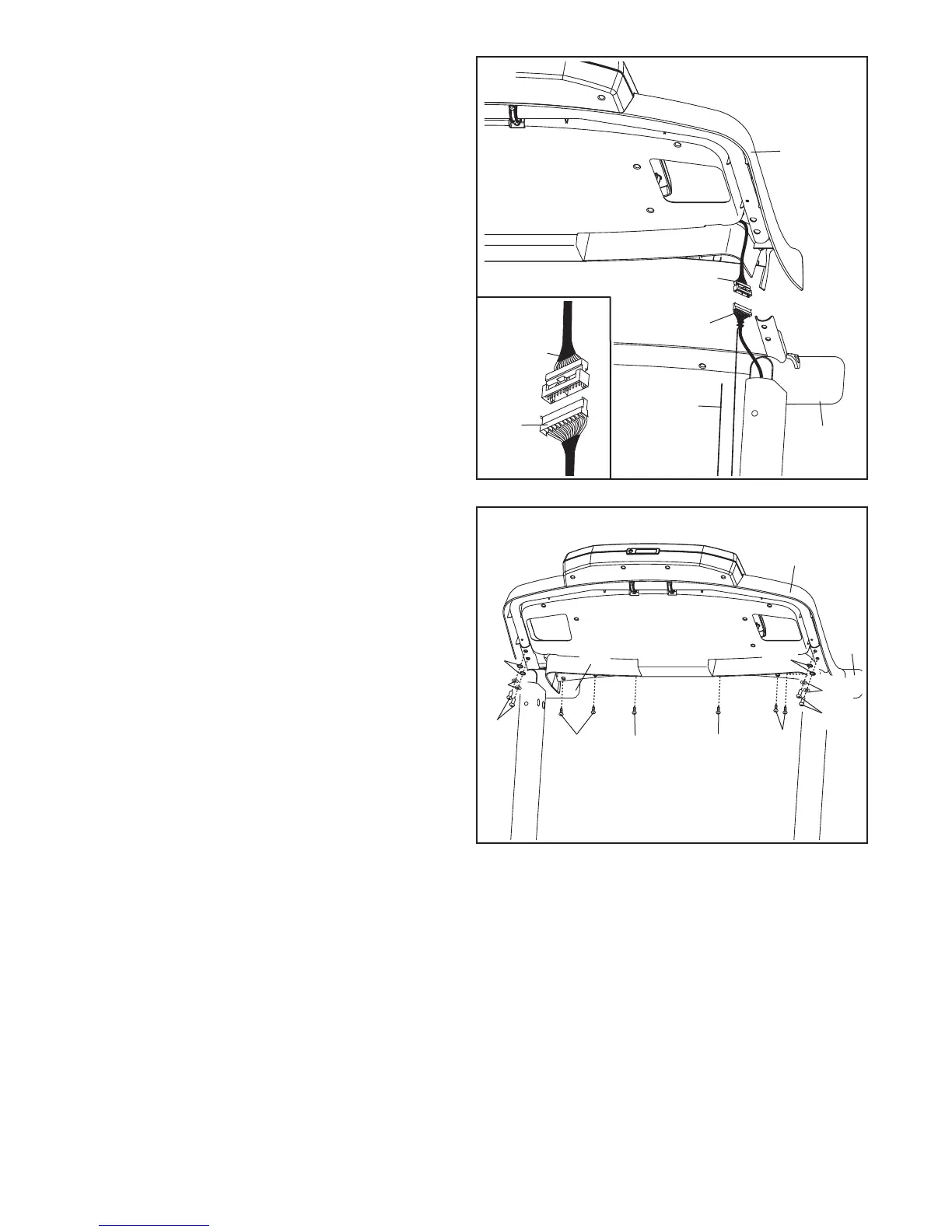

10. Z pomocą drugiej osoby przytrzymaj moduł kon-
soli w pobliżu lewej poręczy (88).
Przyłącz przewód wspornika (81) do przewodu
konsoli. Por. rysunek w tekście. Złącza po-
winny wśliznąć się łatwo jedno w drugie i
zatrzasnąć na miejscu. Jeśli tak się nie stanie,
przekręć jedno ze złączy i spróbuj ponow-
nie. JEŚLI NIE POŁĄCZYSZ POPRAWNIE
ZŁĄCZY, KONSOLA MOŻE ZOSTAĆ USZKO-
DZONA PO WŁĄCZENIU ZASILANIA. Usuń
sznurek do przeciągnięcia przewodu z prze-
wodu wspornika.
Moduł
konsoli
Przewód
konsoli
Sznurek
88
81
81
Przewód
konsoli
10
11. Umieść moduł konsoli na lewej i prawej poręczy
(88, 87). Uważaj, aby nie przycisnąć żadnych
przewodów. Włóż zwisający przewód wspor-
nika (nie pokazano) do lewej poręczy.
Przymocuj moduł konsoli za pomocą sześciu
wkrętów #8 x 1/2" (1), czterech śrub 5/16" x
1 1/4" (4), czterech podkładek płaskich 5/16"
(113) i czterech podkładek odginanych 5/16"
(11). Załóż sześć wkrętów i wszystkie cztery
śruby, i dokręć je.
Por. etap 7. Mocno dokręć cztery wkręty
5/16" x 1" (5) i dwie śruby 5/16" x 1 1/4" (4).
11
88
1
11
Moduł
konsoli
1
87
11
4
113
1
1
113
4
