12

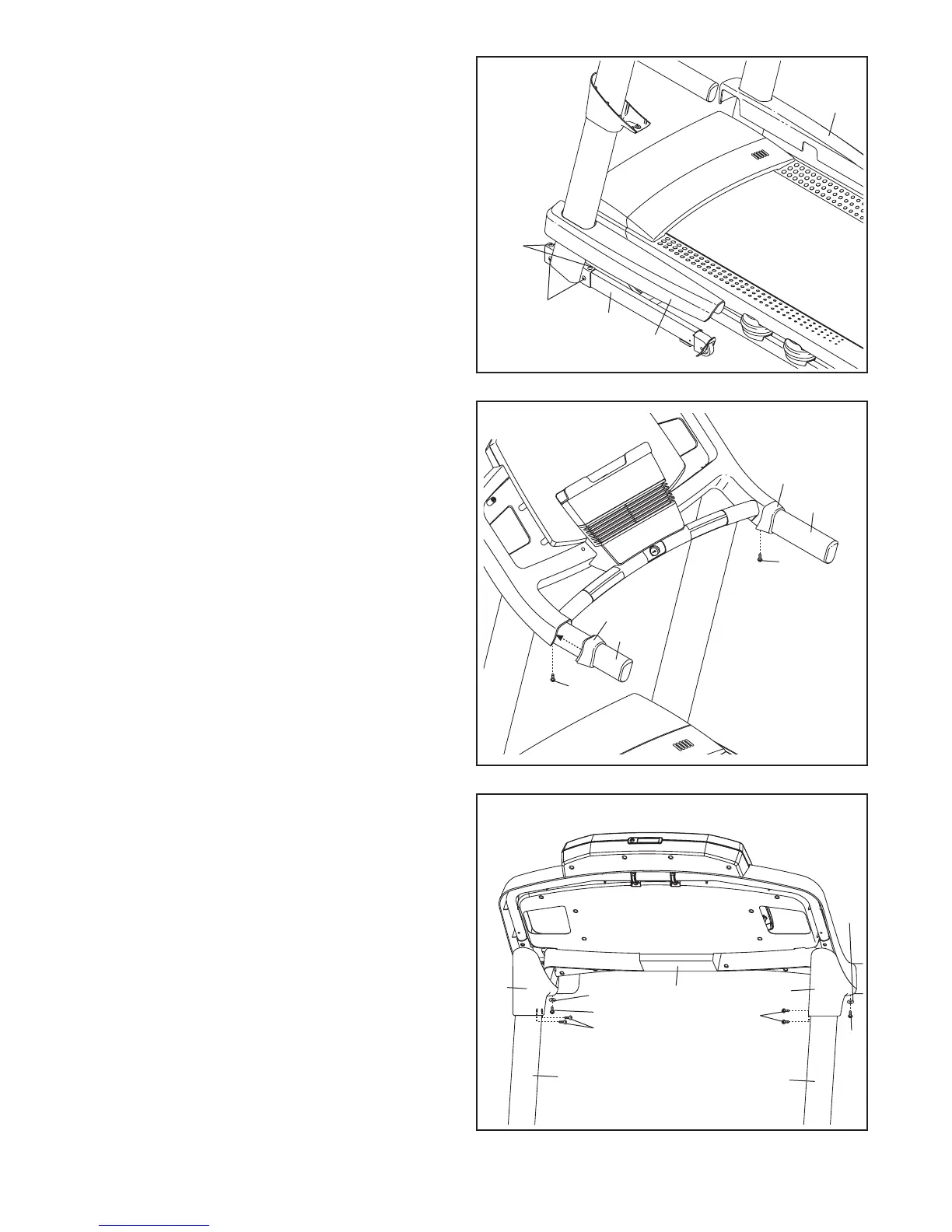

12. Mocno dokręć cztery wkręty 3/8" x 2 3/4" (7) i
cztery wkręty 3/8" x 1 1/4" (8) (pokazano tylko
jedną stronę).
Wciśnij lewą i prawą pokrywę podstawy (82,
83) na podstawę (94), aż klikną, zaskakując na
miejscu.
12
83
8
82
94
7
13. Wśliźnij osłonę lewego wspornika (85) na lewy
wspornik (88). Wśliźnij osłonę prawego wspor-
nika (86) na prawy wspornik (87). Przymocuj
osłony wsporników za pomocą dwóch wkrętów
#8 x 1/2" (1).
13
85
86
1
1
87
88
14. Przytrzymaj osłonę lewego wspornika (79) przy
module konsoli. Zrównaj otwory w osłonie le-
wego wspornika z otworami w lewym wsporniku
(89). Przymocuj osłonę lewego wspornika za
pomocą dwóch wkrętów #8 x 1/2" (1), wkrętu #8
x 3/4" (2) i podkładki płaskiej 1/4" (36) jak
pokazano.
Na takiej samej zasadzie przymocuj osłonę
prawego wspornika (80) do prawego
wspornika (90).
14
89
1
Moduł
konsoli
79
90
36
36
80
2
1
2
