10

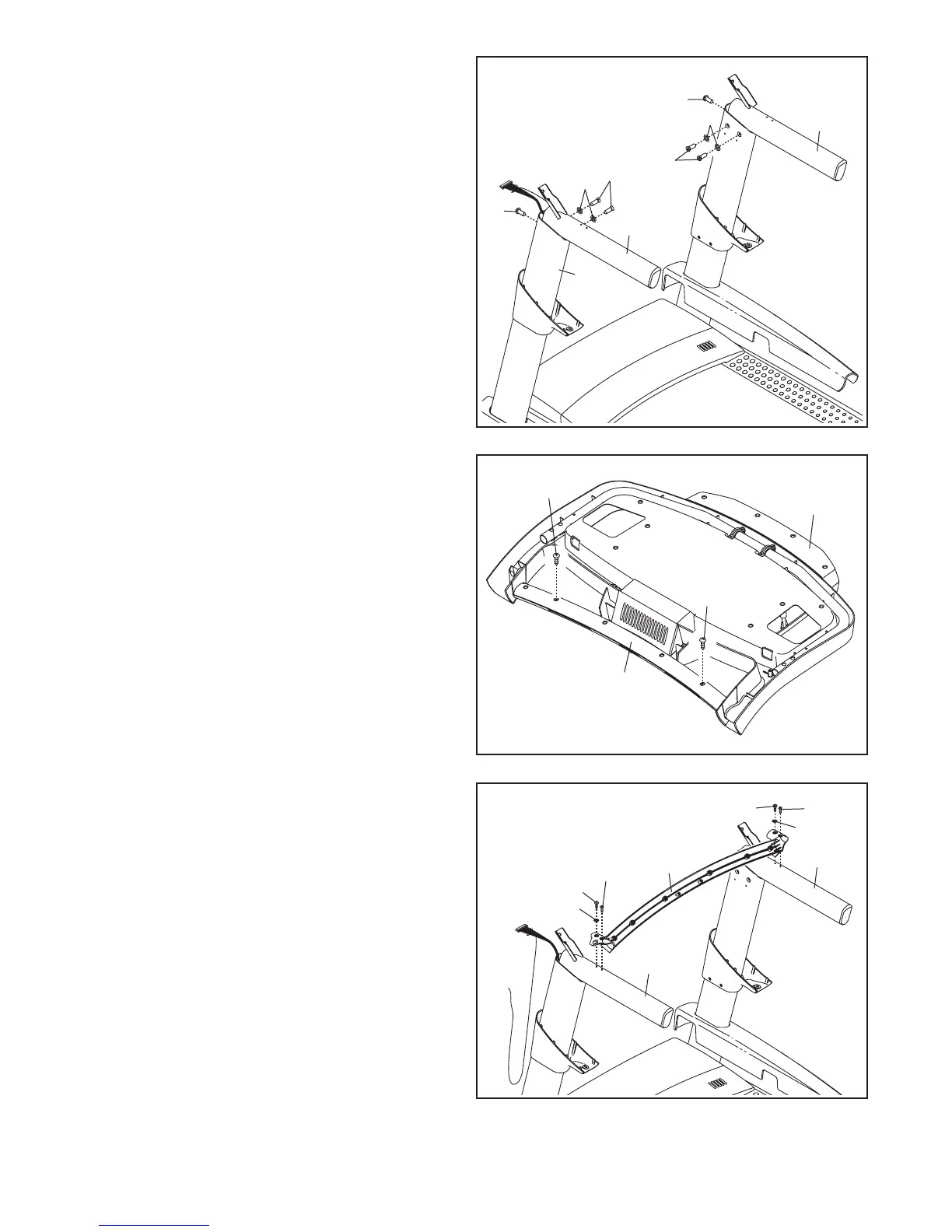

7. Sol Tutacı (88) Sol Dikey Direğe (89) iki adet
5/16" x 1" Vida (5), iki adet 5/16" x 1" Yıldız
Pulu (11) ve bir adet 5/16" x 1 1/4" cıvatayla (4)
bağlayın. Vida ve Cıvataları şimdilik gevşek
bırakın.
Sağ Tutacı (87) aynı şekilde takın.
7
89
88
87
4
4
5
5
11
11
8. Konsol tertibatının çizilmesini önlemek için
konsol tertibatının yüzünü yumuşak bir yüzeye
koyun. İki Vidayı (A) sökün. Sonra, Üst Çubuğu
(93) kaldırın. İki Vidayı atın.
A
93
Konsol
Tertibatı
A
8
9. ÖNEMLİ: Üst Çubuğun (93) hasar görmesini
önlemek için güç aletleri kullanmayın ve #10
x 3/4" Vidaları (9) ya da #10 x 3/4" Düz Başlı
Vidaları (112) fazla sıkmayın.
Üst Çubuğu (93) gösterilen şekilde yönlendirin.
Üst Çubuğu Tutaçlara (87, 88) iki adet #10 x
3/4" Düz Başlı (112), iki adet #10 x 3/4" Vida (9)
ve iki adet 1/4" Yıldız Puluyla (35) gösterildiği
şekilde bağlayın. Dört Vidanın tamamını yer-
leştirin ve ardından hepsini sıkın.
93
88
9
9
9
87
35
112
112
35
