11

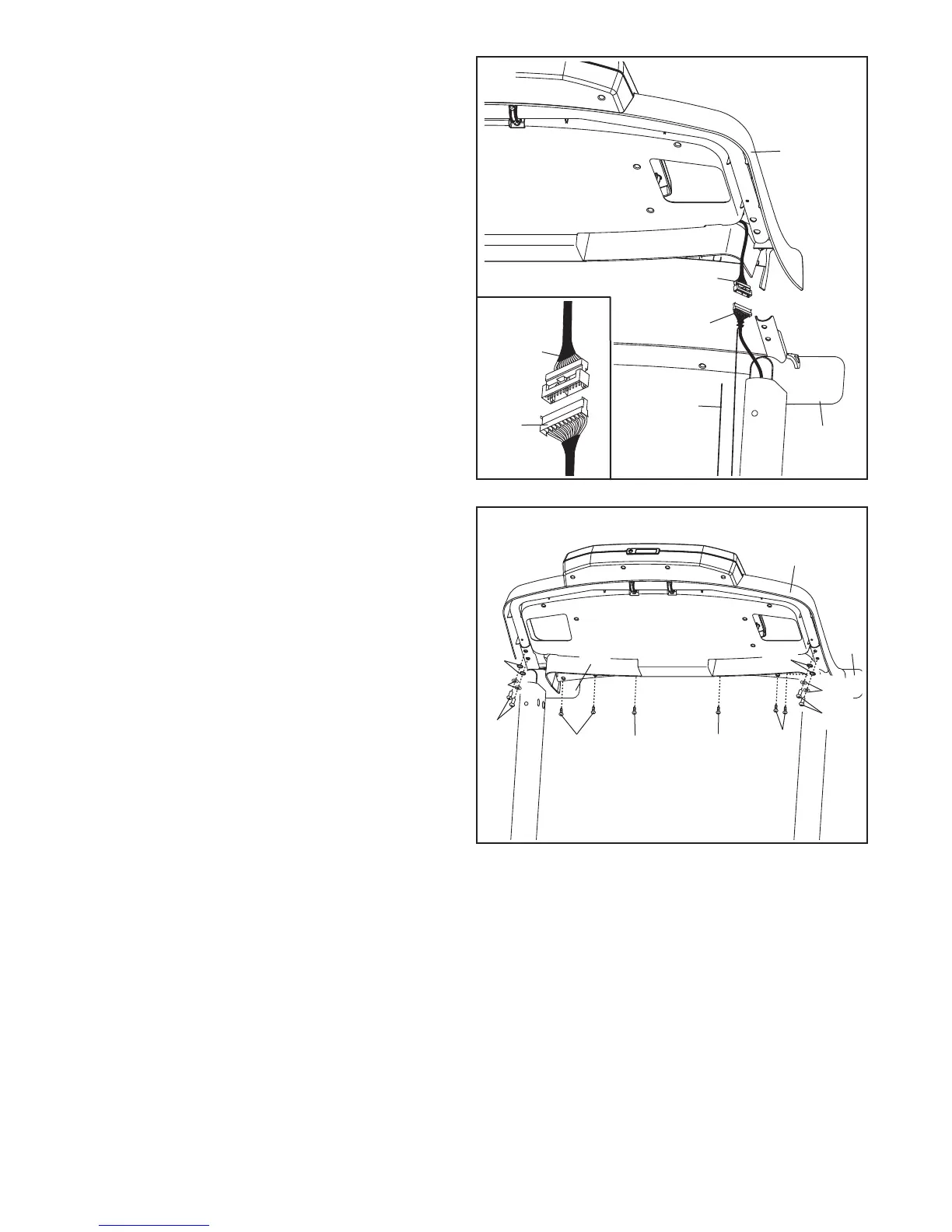

10. İkinci bir kişinin yardımıyla, konsol tertibatını Sol
Tutaca (88) yakın tutun.
Dikey Direk Kablosunu (81) konsol kablo-
suna bağlayın. Eklenen küçük çizime bakın.
Konektörler, yerlerine doğru birlikte kolay
şekilde kaymalı ve yerlerine oturmalıdır.
Oturmadıkları takdirde, konektörlerden birini
çevirin ve tekrar deneyin. KONEKTÖRLERI
DÜZGÜN ŞEKILDE BAĞLAMAZSANIZ,
CIHAZIN ELEKTRIK AKSAMINI AÇTIĞINIZDA
KONSOL HASAR GÖREBILIR. Dikey Direk
Kablosundan kablo bağını sökün.
Konsol
Tertibatı
Konsol
Kablosu
Tel
Bağı
88
81
81
Konsol
Kablosu
10
11. Sol Tutaç (88) ve Sağ Tutaç üzerindeki konsol
tertibatını ayarlayın. Kabloları sıkıştırmamaya
özen gösterin. Dikey Direk Kablonun (gösteril-
miyor) fazlalıklarını Sol Tutaç içerisine sokun.
Konsol Tertibatını altı adet #8 x 1/2" Vida (1),
dört adet 5/16" x 1 1/4" Cıvata (4), dört adet
5/16" Yassı Pul (113) ve dört adet 5/16" Yıldız
Puluyla (11) takın. Altı adet Vidanın tamamını
ve dört adet Cıvatayı sıkmaya başlayın ve ar-
dından iyice sıkın.
Bkz. Adım 7. Dört adet 5/16" x 1" Vida (5) ve iki
adet 5/16" x 1 1/4" Cıvatayı (4) iyice sıkın.
11
88
1
11
Konsol
Tertibatı
1
87
11
4
113
1
1
113
4
