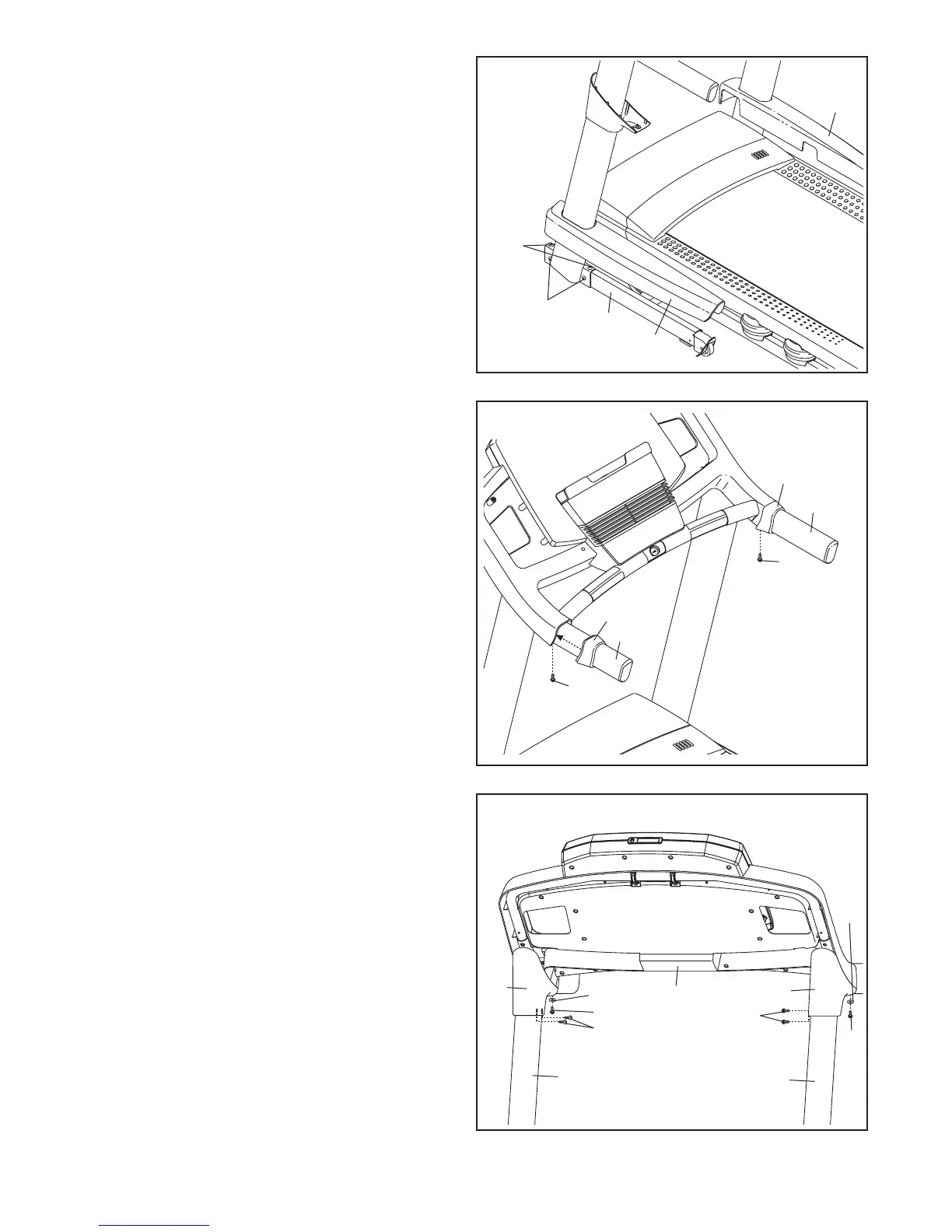

12. Dört adet 3/8" x 2 3/4" Vida (7) ve dört adet 3/8"
x 1 1/4" Vidayı (8) (sadece bir taraf gösterilmek-
tedir) iyice sıkın.
Sol ve Sağ Taban Kapaklarını (82, 83) Tabana
(94) doğru yerlerine oturana kadar bastırın.
12
83
8
82
94
7
13. Sol Tutaç Kapağını Sol Tutaca (88) doğru kay-
dırın. Sağ Tutaç Kapağını (86) Sağ Tutaç (87)
üzerine doğru kaydırın. Tutaç Kapaklarını iki
adet #8 x 1/2" Vidayla (1) monte edin.
13
85
86
1
1
87
88
14. Sol Dikey Direk Kapağını (79) konsol tertibatına
yaslayarak tutun. Sol Dikey Direk Kapağındaki
deliklerle Sol Dikey Direkteki (89) delikleri hi-
zalayın. Sol Dikey Direği iki adet #8 x 1/2" Vida
(1), bir adet #8 x 3/4" Vida (2) ve bir adet 1/4"
Yassı Pulla (36) gösterildiği şekilde bağlayın.
Sağ Dikey Direk Kapağını (80) Sağ Dikey
Direğe (90) aynı şekilde takın.
14
89
1
Konsol
Tertibatı
79
90
36
36
80
2
1
2
