10

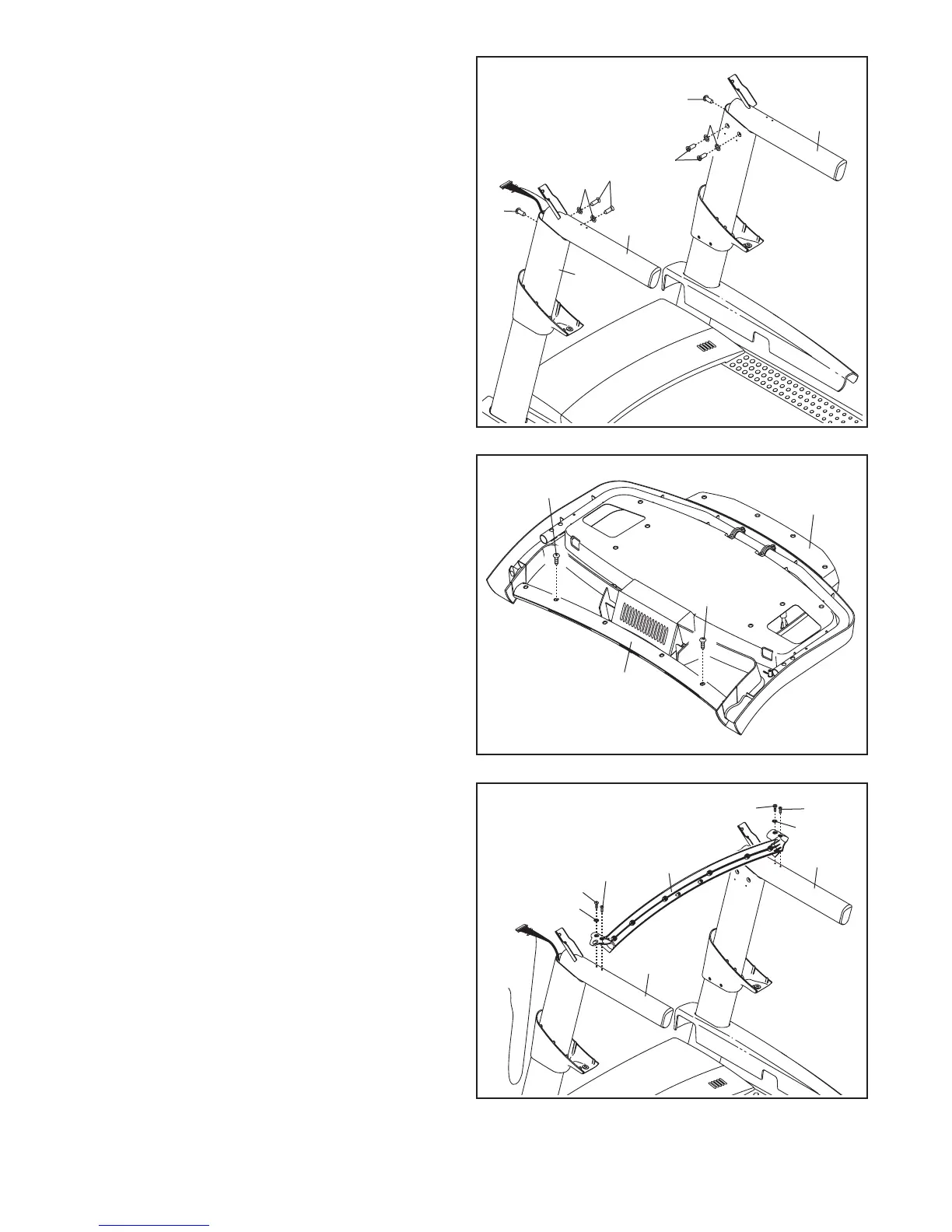

7. Fixaţi Mânerul din Stânga (88) pe Suportul de
Ghidon din Stânga (89) folosind două Şuruburi
5/16" x 1" (5), două Şaibe Stea 5/16" (11), şi
un Şurub 5/16" x 1 1/4" (4). Nu strângeţi încă
toate Şuruburile.
Fixaţi Mânerul din Dreapta (87) în acelaşi
mod.
7
89
88
87
4
4
5
5
11
11
8. Aşezaţi ansamblul consolei cu faţa în jos pe o
suprafaţă moale, pentru a evita zgârierea aces-
tuia. Scoateţi cele două Şuruburi (A). Apoi, ridi-
caţi Bara Transversală (93). Aruncaţi cele două
Şuruburi.
A
93
Ansamblul
Consolei
A
8
9. IMPORTANT: Pentru a evita deteriorarea
Barei Transversale (93), nu folosiţi unelte
electrice şi nu strângeţi prea tare Şuruburile
#10 x 3/4" (9) sau Şuruburile cu Cap Plat #10
x 3/4" (112).
Poziţionaţi Bara Transversală (93) conform
desenului. Fixaţi Bara Transversală pe Mânere
(87, 88), folosind două Şuruburi cu Cap Plat
#10 x 3/4" (112), două Şuruburi #10 x 3/4" (9) şi
două Şaibe Stea 1/4" (35), conform desenului.
Poziţionaţi toate cele patru Şuruburi, apoi
strângeţi-le.
93
88
9
9
9
87
35
112
112
35
