10. Cu ajutorul unei a doua persoane, xaţi ansam-
blul consolei pe Suportul de Ghidon din Stânga
(88).

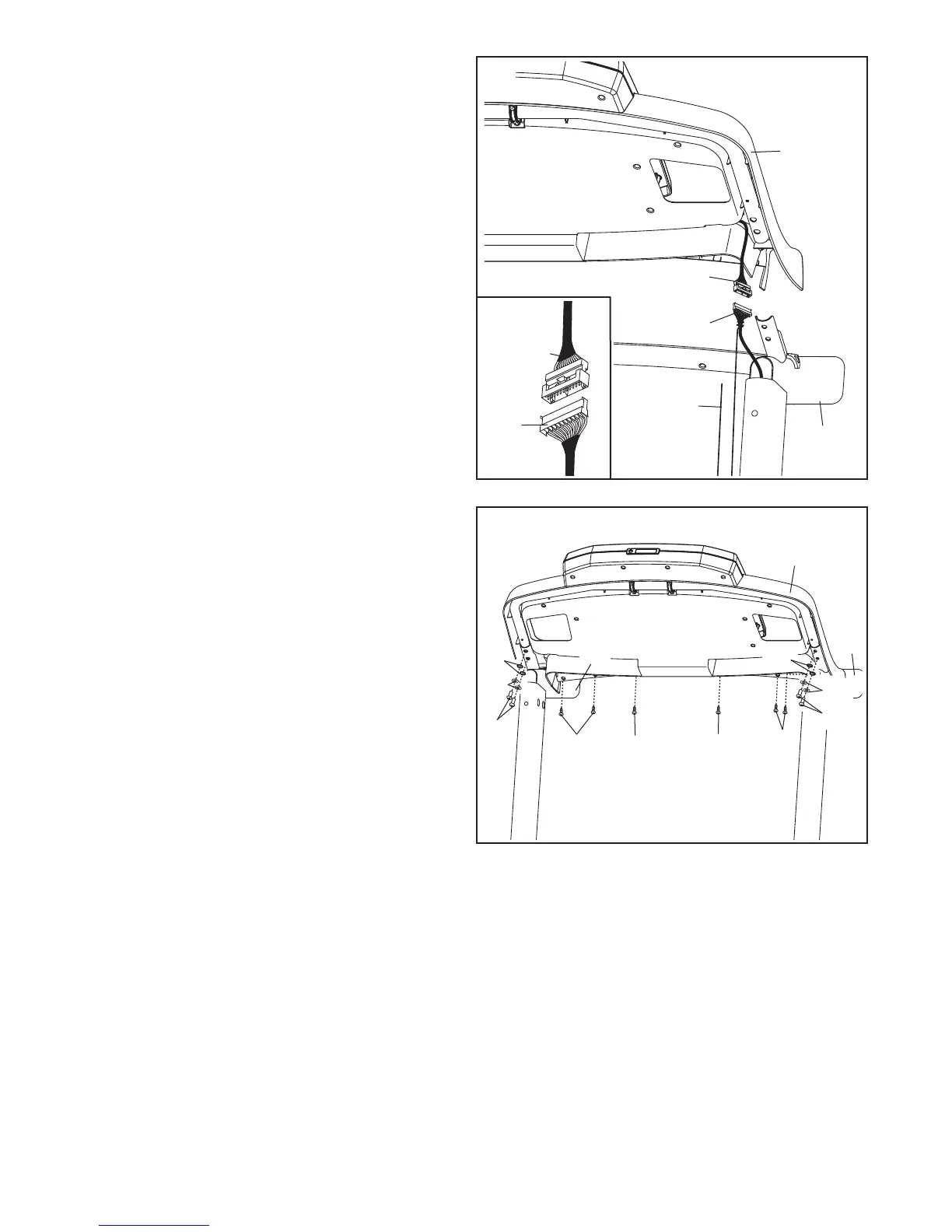

Conectaţi Firul Suportului de Ghidon (81) la rul
consolei. Consultaţi desenul inserat. Mufele
ar trebui să se conecteze cu uşurinţă. În caz
contrar, întoarceţi unul dintre conectori şi încer-
caţi din nou. DACĂ NU CONECTAŢI MUFELE
CORESPUNZĂTOR, CONSOLA SE POATE
DETERIORA LA PORNIRE. Îndepărtaţi rul de
legătură de pe Firul Suportului de Ghidon.
Ansamblul
Consolei
Firul
Consolei
Fir de
Legătură
88
81
81
Firul
Consolei
10
11. Poziţionaţi ansamblul consolei atât pe Mânerul
din Stânga (88) cât şi pe cel din Mâner Dreapta
(87). Aveţi grijă să nu ciupiţi vreunul dintre
re. Introduceţi restul de Fir al Suportului de
Ghidon (nu este indicat în desen) în Mânerul din
Stânga.
Fixaţi ansamblul consolei folosind şase Şuruburi
#8 de 1/2" (1), patru Şuruburi 5/16" x 1 1/4" (4),
patru Şaibe Plate 5/16" (113) şi patru Şaibe
Stea 5/16" (11). Poziţionaţi toate Şuruburile,
apoi strângeţi-le.
Consultaţi pasul 7. Strângeţi complet cele
patru Şuruburi 5/16" x 1" (5) şi cele două
Şuruburi 5/16" x 1 1/4" (4).
11
88
1
11
Ansamblul
Consolei
1
87
11
4
113
1
1
113
4
