12

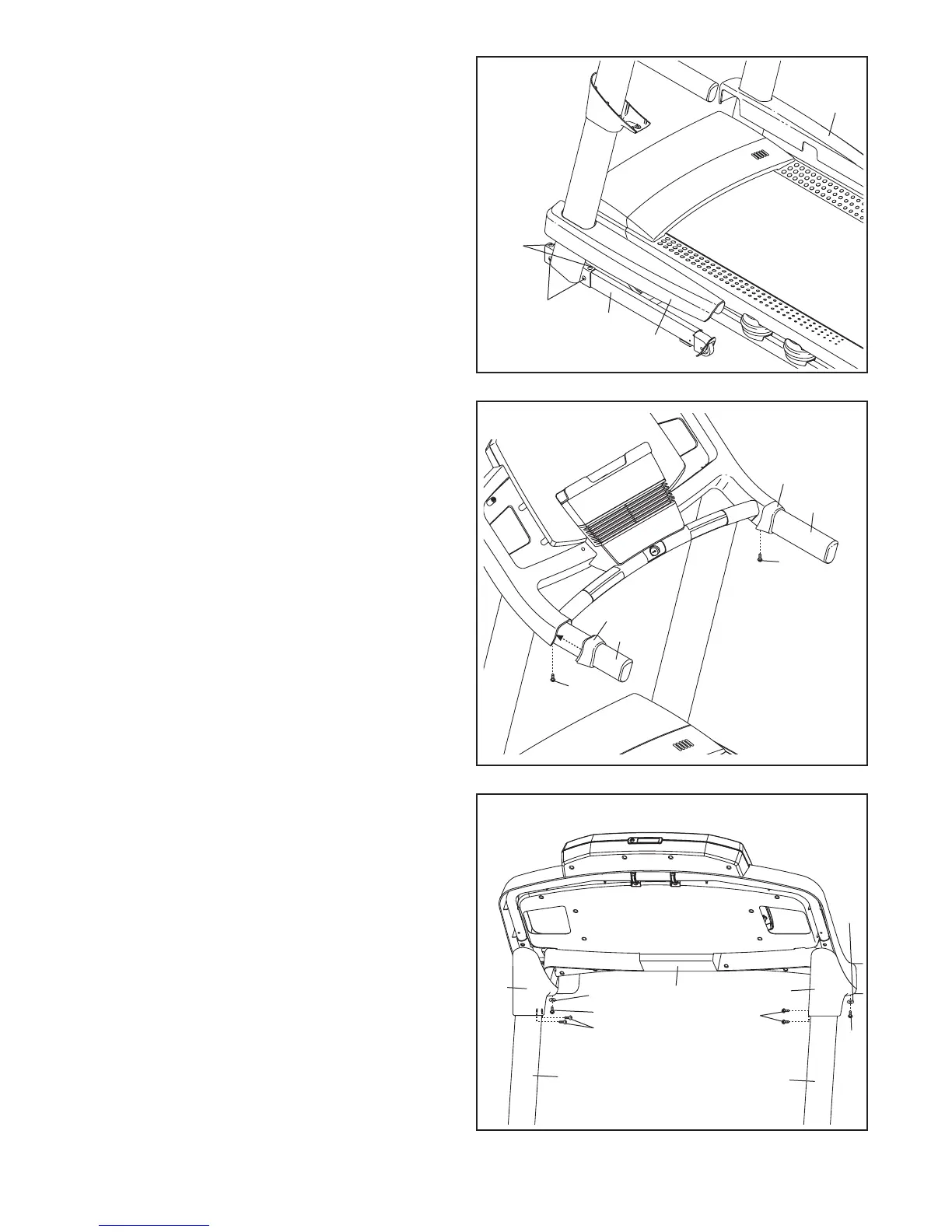

12. Strângeţi bine cele patru Şuruburi 3/8" x 2 3/4"
(7), apoi strângeţi cele patru Şuruburi 3/8" x 1
1/4" (8) (numai una dintre părţi este ilustrată).
Fixaţi Capacele din Stânga şi din Dreapta ale
Bazei (82, 83) pe Bază (94), prin apăsare.
12
83
8
82
94
7
13. Glisaţi Capacul Suportului de Ghidon din
Stânga (85) pe Mânerul din Stânga (88). Glisaţi
Capacul Suportului de Ghidon din Dreapta (86)
pe Suportul de Ghidon din Dreapta (87). Fixaţi
Capacele Mânerelor folosind două Şuruburi #8
x 1/2" (1).
13
85
86
1
1
87
88
14. Fixaţi Capacul Suportului de Ghidon din Dreapta
(79) pe ansamblul consolei. Aliniaţi oriciile
Capacului Suportului de Ghidon din Dreapta cu
cele ale Suportului de Ghidon din Dreapta (89).
Fixaţi Capacul Suportului de Mâner din Stânga
folosind două Şuruburi #8 x 1/2" (1), un Şurub
#8 x 3/4" (2) şi o Şaibă Plată de 1/4" (36), con-
form desenului.
Fixaţi Capacul Suportului de Ghidon din
Stânga (80) pe Suportul de Ghidon din
Stânga (90) în acelaşi mod.
14
89
1
Ansamblul
Consolei
79
90
36
36
80
2
1
2
