10

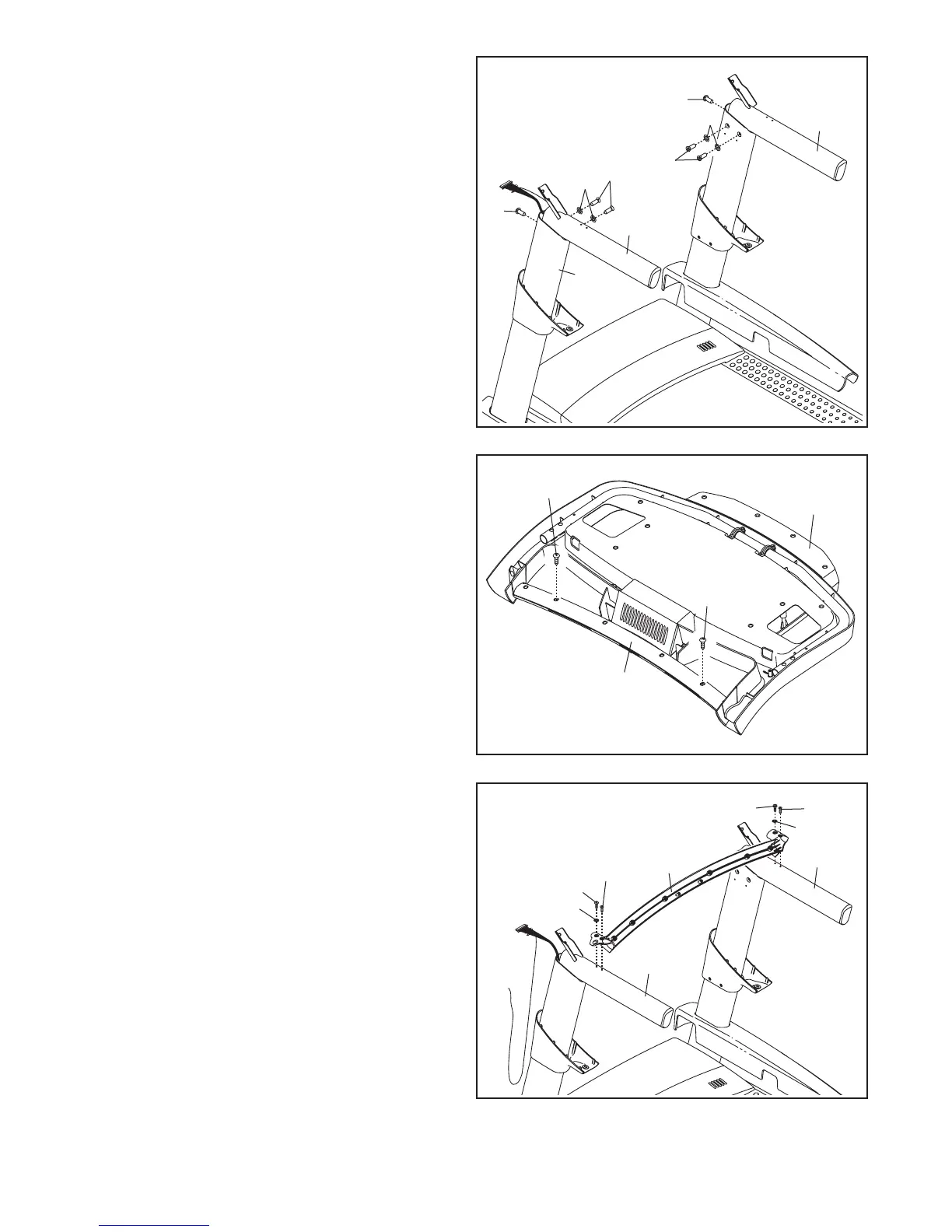

7. Fije la Baranda Izquierda (88) al Montante
Vertical Izquierdo (89) con dos Tornillos 5/16"
x 1" (5), dos Arandelas Estrella 5/16" (11) y un
Perno 5/16" x 1 1/4" (4). Todavía no apriete el
Perno y los Tornillos.
Fije la Baranda Derecha (87) de la misma
manera.
7
89
88
87
4
4
5
5
11
11
8. Coloque el montaje de la consola orientado
hacia abajo sobre una supercie suave para
evitar que se raye. Retire los dos Tornillos
(A). Luego levante la Barra Cruzada (93).
Deshágase de los dos Tornillos.
A
93
Montaje
de la
Consola
A
8
9. IMPORTANTE: Para evitar que se dañe
la Barra Cruzada (93), no use herramien-
tas eléctricas y no apriete demasiado los
Tornillos #10 x 3/4" (9) ni los Tornillos de
Cabeza Plana #10 x 3/4" (112).
Oriente la Barra Cruzada (93) como se muestra.
Conecte la Barra Cruzada a las Barandas (87,
88) con dos Tornillos de Cabeza Plana #10 x
3/4" (112), dos Tornillos #10 x 3/4" (9) y dos
Arandelas Estrella 1/4" (35) como se muestra.
Apriete parcialmente los cuatro Tornillos y
luego apriételos todos completamente.
93
88
9
9
9
87
35
112
112
35
