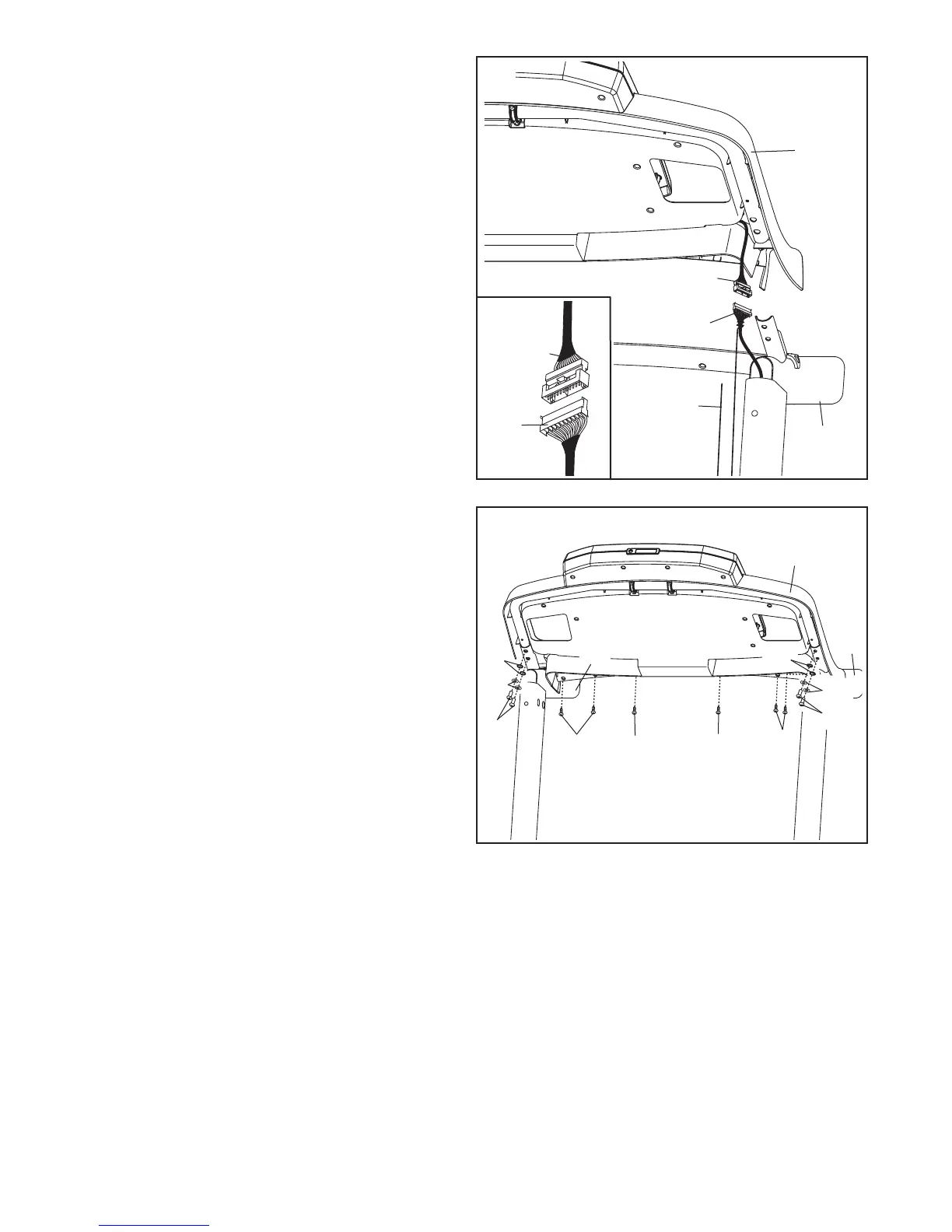

10. Con la ayuda de otra persona, sujete el montaje
de la consola cerca de la Baranda Izquierda
(88).
Conecte el Cable del Montante Vertical (81)
al cable de la consola. Vea el diagrama in-
cluido. Los conectores deben poder des-
lizarse entre sí con facilidad y encajar en
su lugar. Si esto no ocurre, gire un conector
e inténtelo de nuevo. SI NO CONECTA LOS
CONECTORES ADECUADAMENTE, LA
CONSOLA PUEDE DAÑARSE CUANDO
ENCIENDA EL EQUIPO. Quite la atadura de
cables del Cable del Montante Vertical.
Montaje
de la
Consola
Cable de la
Consola
Atadura
de Cables
88
81
81
Cable
de la
Consola
10
11. Coloque el montaje de la consola en las
Barandas Izquierda y Derecha (88, 87). Tenga
cuidado de no pellizcar los cables. Inserte
el Cable sobrante del Montante Vertical (no se
muestra) en la Baranda Izquierda.
Fije el Montaje de la Consola con seis Tornillos
#8 x 1/2" (1), cuatro Pernos 5/16" x 1 1/4" (4),
cuatro Arandelas Planas 5/16" (113) y cuatro
Arandelas Estrella 5/16" (11). Apriete parcial-
mente los seis Tornillos y los cuatro Pernos
y luego apriételos todos completamente.
Ver paso 7. Apriete completamente los cuatro
Tornillos 5/16" x 1" (5) y los dos Pernos 5/16" x
1 1/4" (4).
11
88
1
11
Montaje de
la Consola
1
87
11
4
113
1
1
113
4
