12

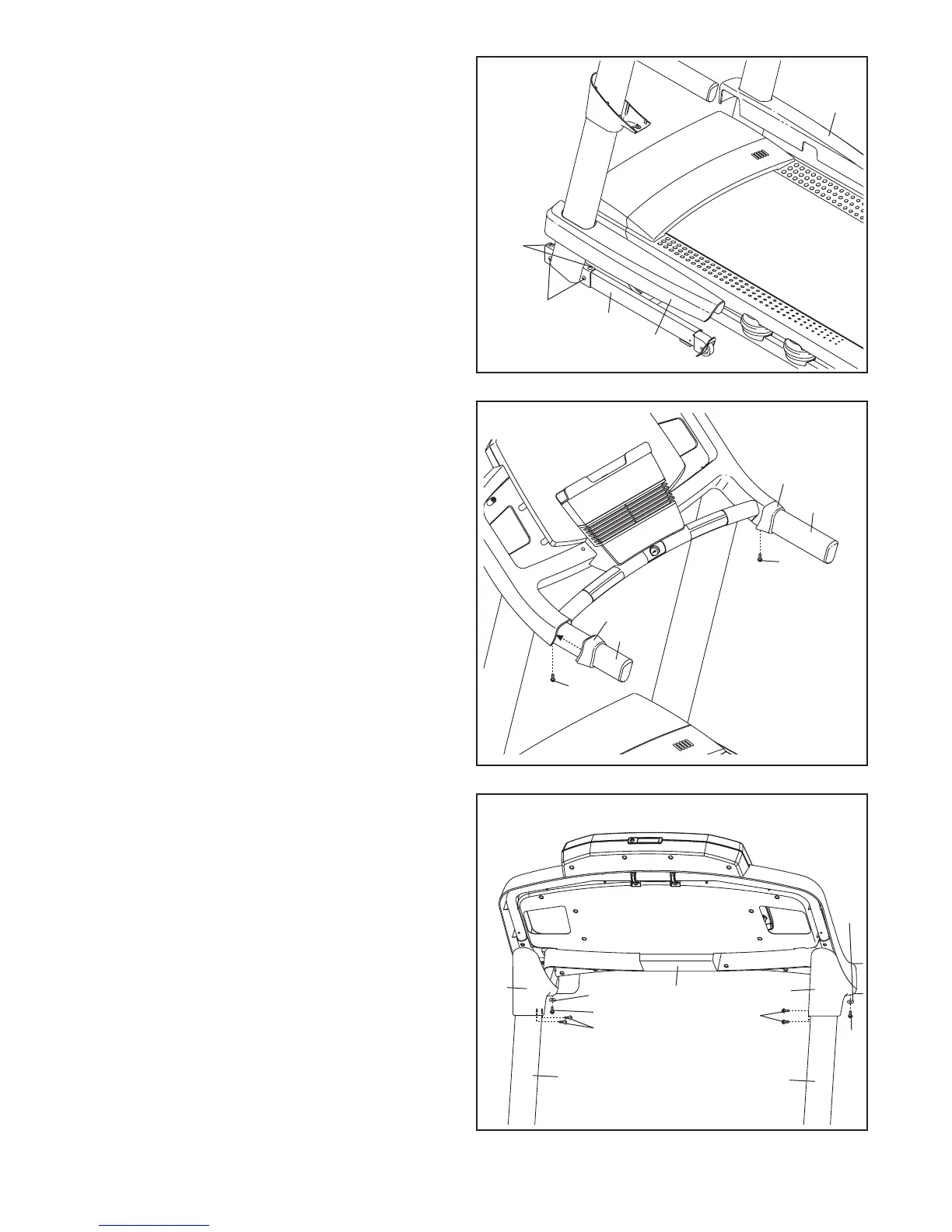

12. Apriete rmemente los cuatro Tornillos 3/8" x 2
3/4" (7) y luego apriete los cuatro Tornillos 3/8"
x 1 1/4" (8) (sólo se muestra un lado).
Presione las Cubiertas de la Base Izquierda y
Derecha (82, 83) contra la Base (94) hasta que
encajen en su lugar.
12
83
8
82
94
7
13. Deslice la Cubierta de la Baranda Izquierda
(85) por la Baranda Izquierda (88). Deslice la
Cubierta de la Baranda Derecha (86) por la
Baranda Derecha (87). Conecte las Cubiertas
de la Baranda con dos Tornillos #8 x 1/2" (1).
13
85
86
1
1
87
88
14. Sostenga la Cubierta del Montante Vertical
Izquierdo (79) contra el montaje de la consola.
Alinee los oricios de la Cubierta del Montante
Vertical Izquierdo con los oricios del Montante
Vertical Izquierdo (89). Conecte la Cubierta del
Montante Vertical Izquierdo con dos Tornillos
#8 x 1/2" (1), un Tornillo #8 x 3/4" (2) y una
Arandela Plana 1/4" (36) como se muestra.
Conecte la Cubierta del Montante Vertical
Derecho (80) al Montante Vertical Derecho
(90) siguiendo el mismo procedimiento.
14
89
1
Montaje de
la Consola
79
90
36
36
80
2
1
2
