pagina 14 montagehandleiding
30044.0801.N.01 technische wijzigingen voorbehouden

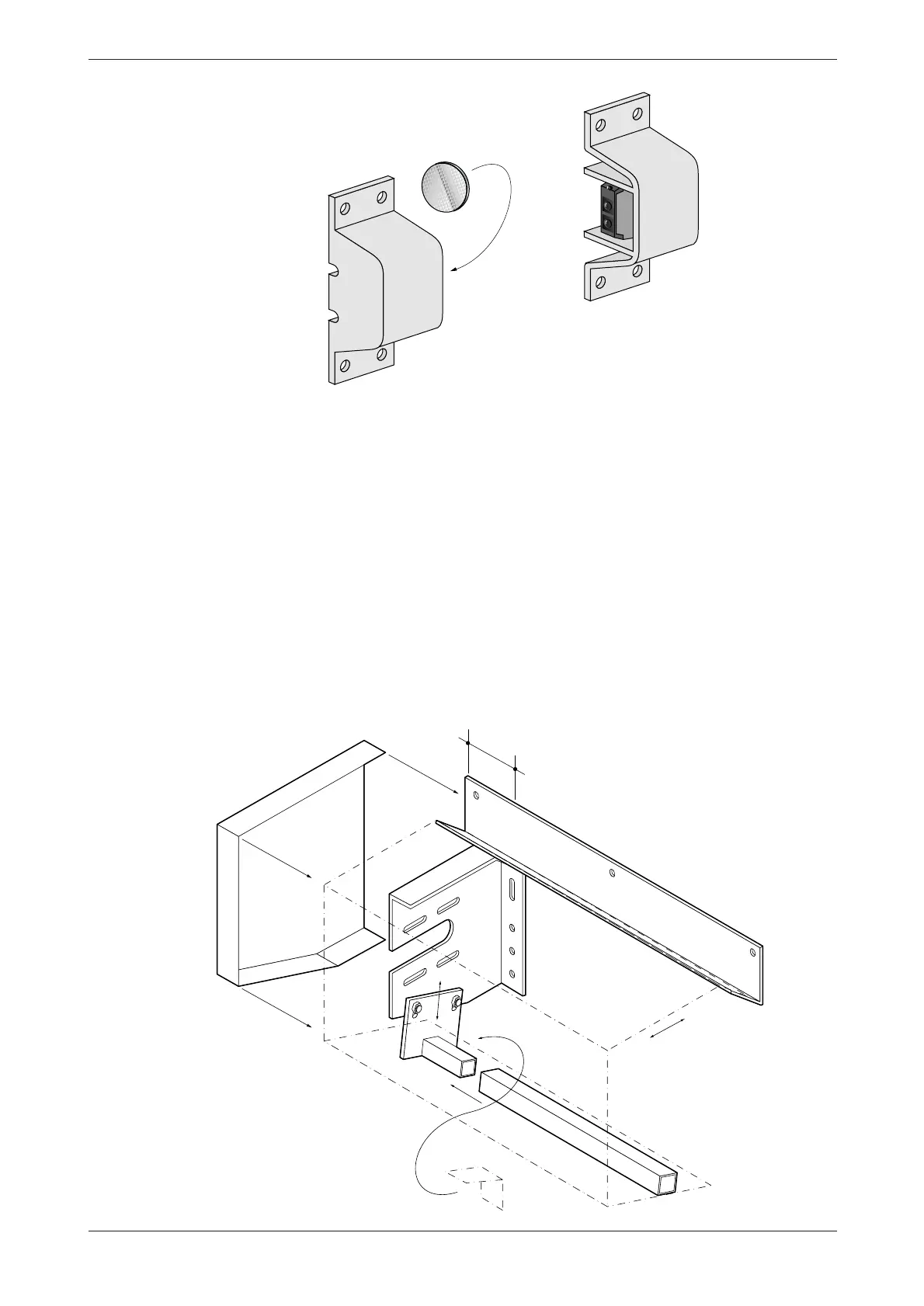

2.5 Montage veiligheidsfotocel
1monteer de veiligheidsfotocel en reflector (zie fig. 2.5.1).
figuur 2.5.1
2.6 Montage aansluitkastje voor de sluitkantbeveiliging
1 bevestig het aansluitkastje voor de spiraalkabel van de sluitkantbeveiliging op de afdekgeleiding (de
bevestigingsgaten zijn voorgeboord).
2.7 Montage van de beschermkap over rol en / of aandrijving
1plaats het opnameprofiel op de consoles en bevestig deze op het montagevlak boven de console (zie fig.
2.7.1).
2 schuif de verzinkte koker over de koker met montageplaat en bevestig deze compleet aan de consoles met
twee M8 bouten (handvast aandraaien).
3leg de beschermkap op het opnameprofiel en bepaal daarna of de koker op de goede plaats zit (zonodig de
koker verschuiven totdat de beschermkap aan ligt).
4draai de bouten M8 vast.
5plaats de kap over de aandrijving.
6 schuif de eindkap aan de gedreven zijde in de afdekkap en bevestig deze met de meegeleverde plaat-
schroeven.
70
(gedreven zijde)
figuur 2.7.1
