page 44 notice de pose système d'opération 8
30044.0801.F.01 sous réserve de modifications techniques
2.5 Montage de la cellule photoélectrique de sécurité
1montez la cellule photoélectrique de sécurité et le réflecteur (figure2.5.1)
2.6 Montage de la boîte de raccordement pour la lame palpeuse
1Fixez la boîte de raccordement du câble spirale pour la lame palpeuse sur la face avant du rail de guidage
(les trous de fixation sont pré-percés)
2.7 Montage du capot de protection sur l’axe d’enroulement et/ou le moteur
1Placez le profil de fixation sur les consoles et fixez celles-ci sur la surface de montage au-dessus de la
console (figure2.7.1)
2Emboîtez le tube galvanisé sur la gaine avec équerre de montage et fixez celui-ci aux équerres de paliers
avec deux boulons M8 (serrez à la main)
3Posez le capot de protection sur le profil de fixation et vérifiez que le tube soit correctement positionné
(ajustez si nécessaire le tube jusqu’à ce que le capot de protection repose)
4Serrez les boulons M8
5Emboîtez les capots d’extrémités et fixez les avec les vis fournis à cet effet.
N.B! le montage de la partie mécanique est terminé, pour le branchement du système électrique reportez-
vous à la notice correspondante

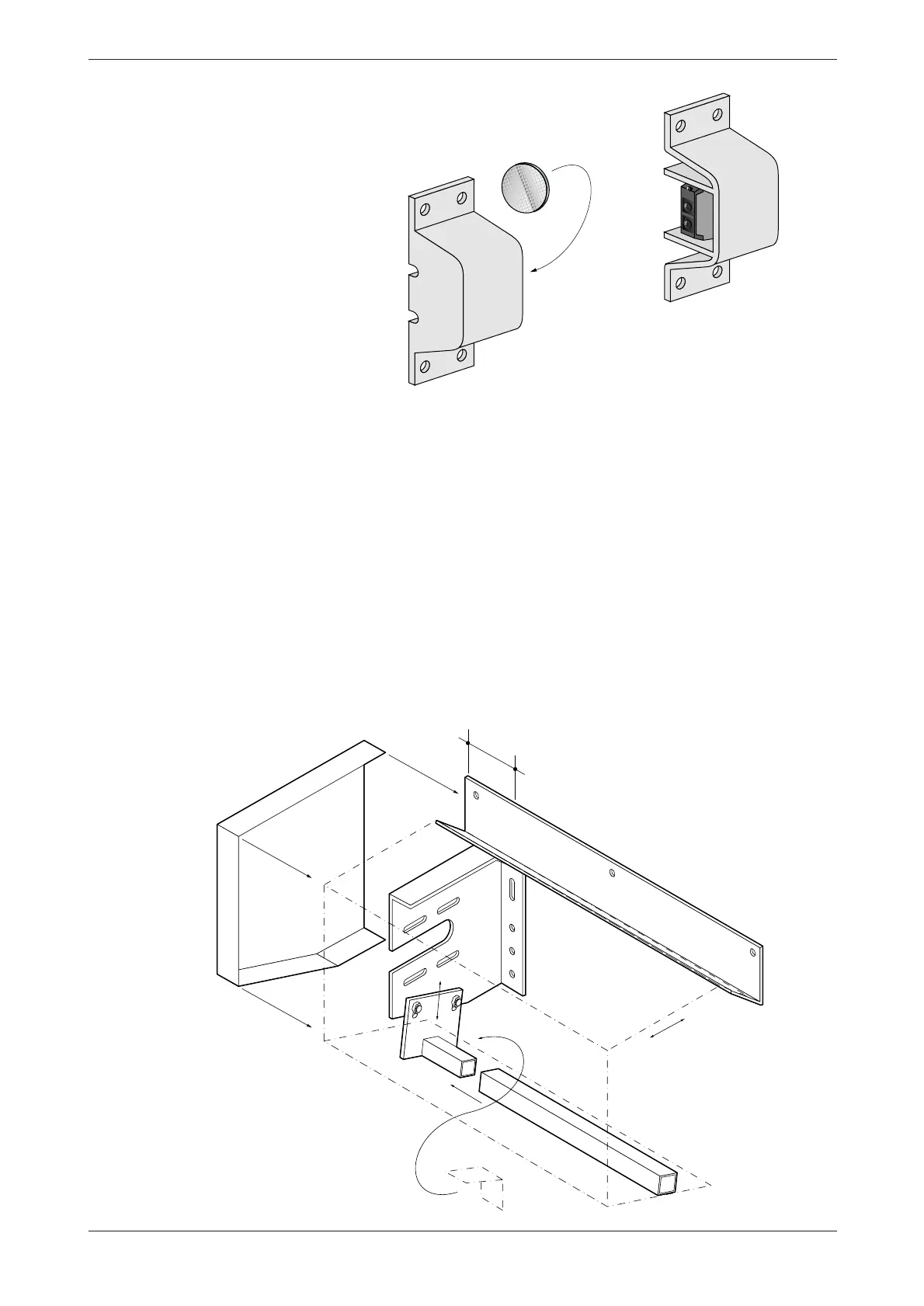

figure 2.5.1
70
figuur 2.7.1
