Seite 24 Montage-Anleitung
30044.0801.D.01 technische Änderungen vorbehalten
2.5 Montage der Sicherheitsfotozelle
1Die Sicherheitsfotozelle und den Reflektor montieren (siehe Abb. 2.5.1).
2.6 Montage des Anschlusskastens für die Schließkanten-Sicherung
1Den Anschlusskasten für das Spiralkabel der Schließkanten-Sicherung an der Abdeckführung befestigen (die
Befestigungslöcher sind vorgebohrt).
2.7 Montage der Schutzhaube über Rolle und/oder Antrieb
1Das Aufnahmeprofil auf die Konsolen setzen und auf der Montagefläche über der Konsole befestigen (siehe
Abb. 2.7.1).
2Das verzinkte Rohr über das Rohr mit Montageplatte schieben und dieses komplett mit zwei M8-Schrauben
an den Konsolen befestigen (handfest anziehen).
3Die Schutzhaube auf das Aufnahmeprofil legen und dann überprüfen, ob sich das Rohr an der richtigen
Position befindet (das Rohr bei Bedarf verschieben, bis die Schutzhaube anliegt).
4Die M8-Schrauben anziehen.
5Die Haube über den Antrieb setzen.
6 schieben Sie die Endkappe der Abdekkappe herein und befestige diese mit die mitgelieferte Schrauben.

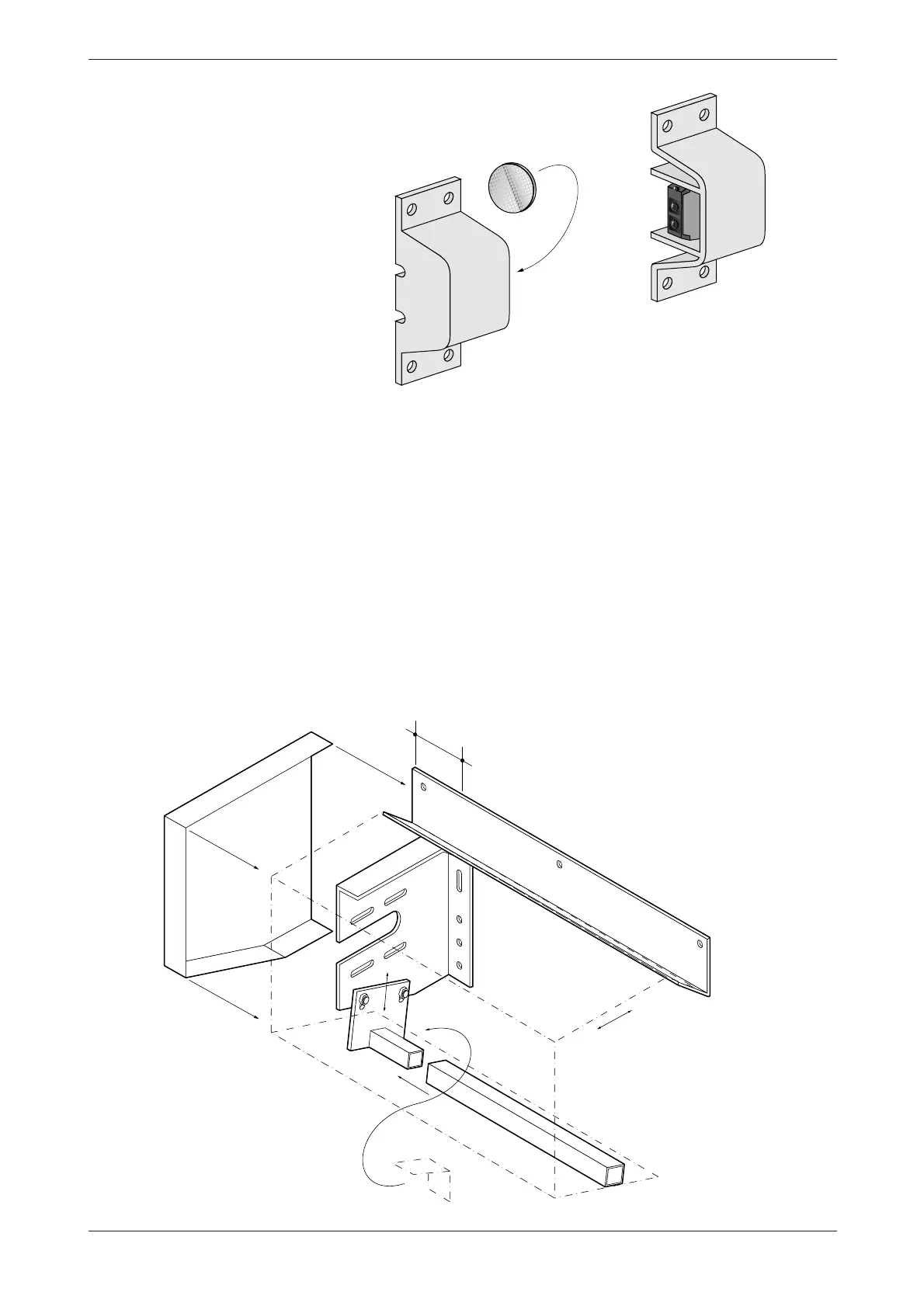

Abb. 2.5.1
70
Abb. 2.7.1
