– 24 –

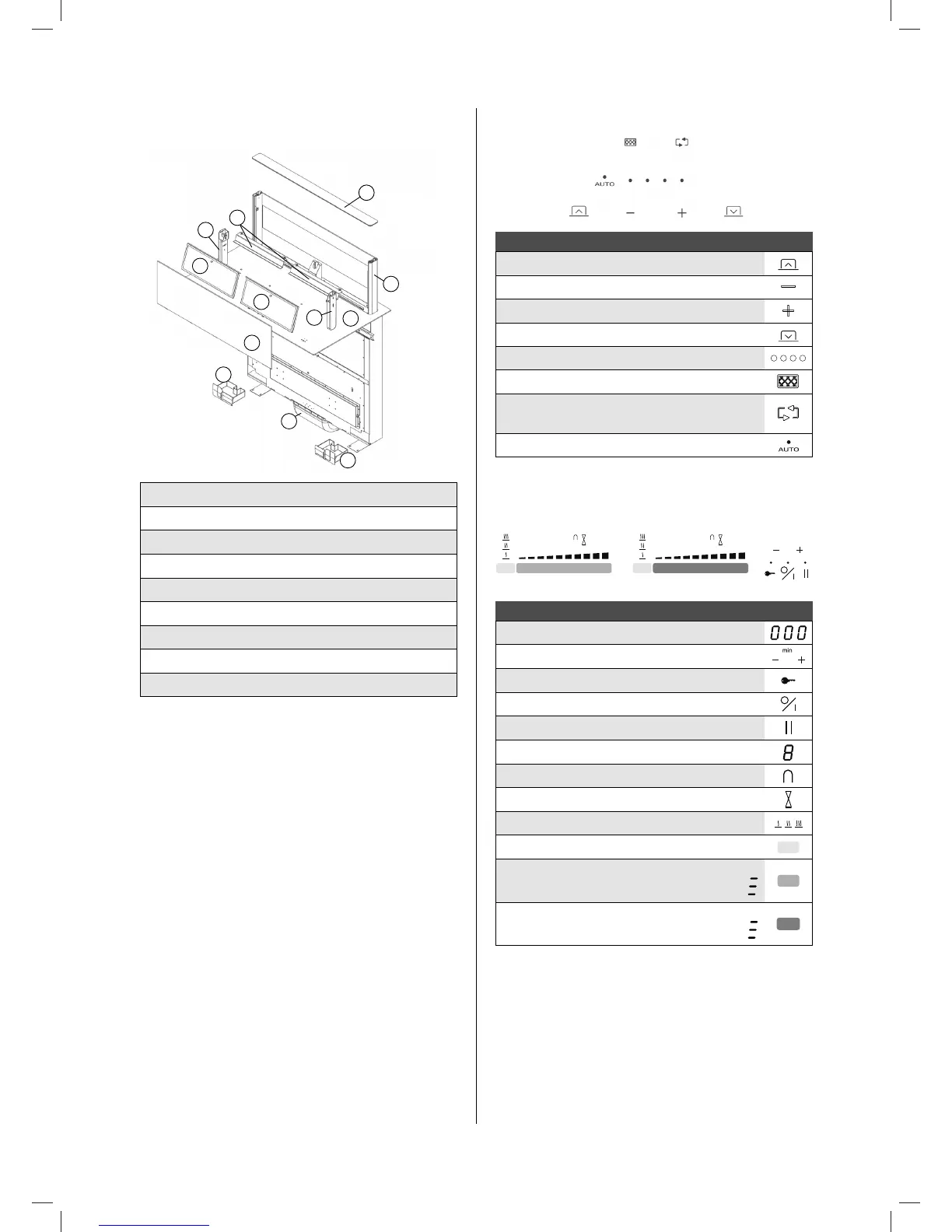

3.4 Résumé global
1
2
3
3
4
4
5
6
7
8
8
9
1
Vitre supérieure de la tour d’aspiration
2
Sécurité de collecte
3
Collecteur supérieur
4
Filtre à graisse
5
Vitre avant de la tour d’aspiration
6
Plaque de cuisson à induction
7
Tour d’aspiration
8
Collecteur inférieur
9
Coude de raccordement
3.4.1 Panneau de commande de la hotte
Commande d’aspiration
Mise en marche/relèvement de la tour d’aspiration
Diminution de la vitesse d’aspiration
Augmentation de la vitesse d’aspiration
Arrêt/abaissement de la tour d’aspiration
Achage de la vitesse d’aspiration
Indicateur de nettoyage du ltre à graisse
Indicateur de nettoyage du ltre de recyclage
(optionnel)
Fonction d’aspiration présélectionnée
3.4.2 Panneau de commande de la plaque de cuisson
8
000
min
8
Commande de la plaque de cuisson
Achage du temps de minuterie
Touches minuterie
Touche de verrouillage
Mise en marche/arrêt de la plaque de cuisson
Touche Stop & Go
Achage du niveau de puissance
Voyant de la fonction bridge
Achage de la minuterie
Achage du maintien au chaud
Zone de la touche de maintien au chaud
Bandeau de commande arrière (SLIDER)/
Zone d’activation de la fonction grill
Bandeau de commande (SLIDER)/
Zone d’activation de la fonction grill
