14
HYDRAULIC INSTALLATION

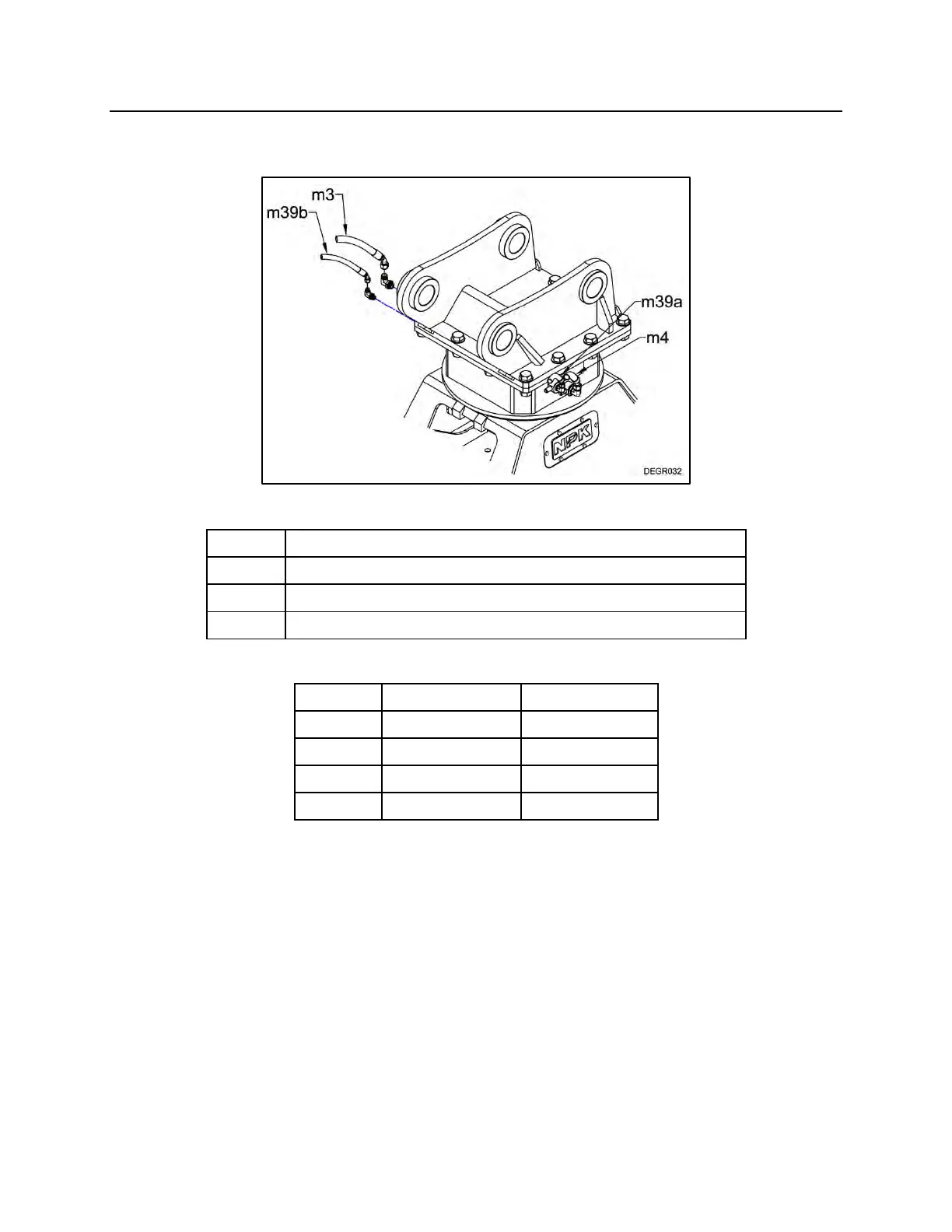

PORT CONNECTION DIAGRAM
m3
HOSE: arm close
m4
HOSE: arm open
m39a
ROTATION HOSE: for clockwise movement
m39b
ROTATION HOSE: for counter-clockwise movement
MODEL
OPEN/CLOSE
ROTATION
DG16
12 JIC
8 JIC
DG20
12 JIC
8 JIC
DG30
12 JIC
8 JIC
DG40
12 JIC
8 JIC
