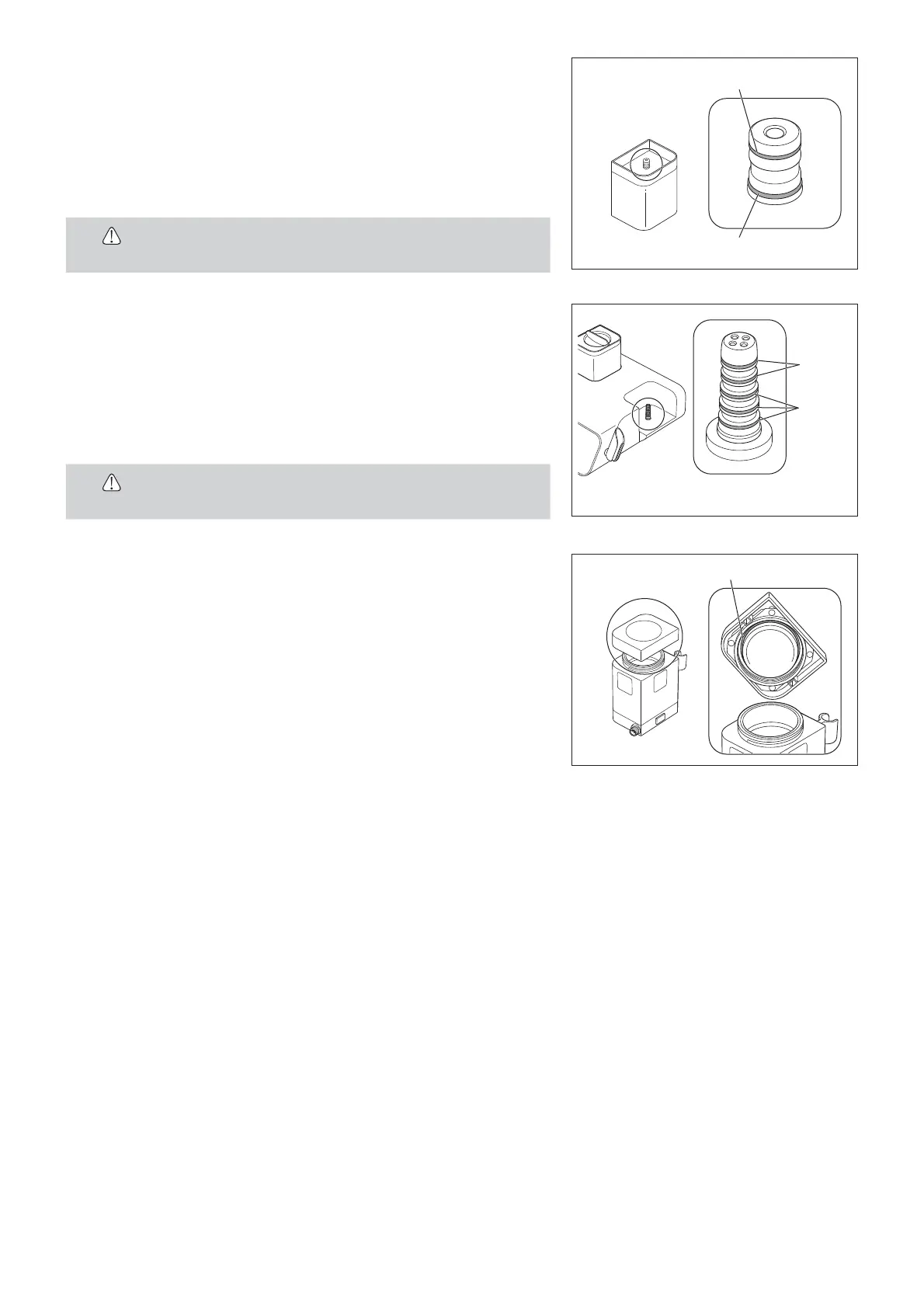

10-1-4 Recipiente de irrigación
1) Retire las juntas tóricas de la junta del recipiente de irrigación con la ayuda de
una aguja, etc.
2) Coloque las nuevas juntas tóricas en las ranuras donde se encontraban las
juntas tóricas usadas.
* Consulte “21 Lista de piezas de recambio” para obtener más información sobre
las juntas tóricas de sustitución.
Código del pedido: Y1003544
PRECAUCIÓN
tLas juntas tóricas tienen grosores diferentes. Asegúrese de
colocarlas en la ranura correcta (Fig. 46).
Junta tórica (sección fina)
Junta tórica (sección gruesa)
Fig. 46
10-1-5 Conector de la base del depósito
1) Retire las juntas tóricas del conector de la base del depósito con la ayuda de
una aguja, etc. (Fig. 47).
2) Coloque las nuevas juntas tóricas en las ranuras donde se encontraban las
juntas tóricas usadas.
* Consulte “21 Lista de piezas de recambio” para obtener más información sobre
las juntas tóricas de sustitución.
Código del pedido: Y1003435
PRECAUCIÓN
tAsegúrese de sustituir las juntas tóricas en la posición correcta,
pues tienen tamaños distintos (Fig. 47).
Junta tórica
(pequeña)
Junta tórica
(grande)
Fig. 47
10-1-6 Tapa del depósito
1) Retire la tapa del depósito.
2) Retire la junta tórica del interior de la tapa del depósito con la ayuda de una
aguja, etc. (Fig. 48).
3) Coloque la nueva junta torica en la ranura donde se encontraba la junta tórica
usada.
Código del pedido: Y1003545
Junta tórica
Fig. 48
