129
Português

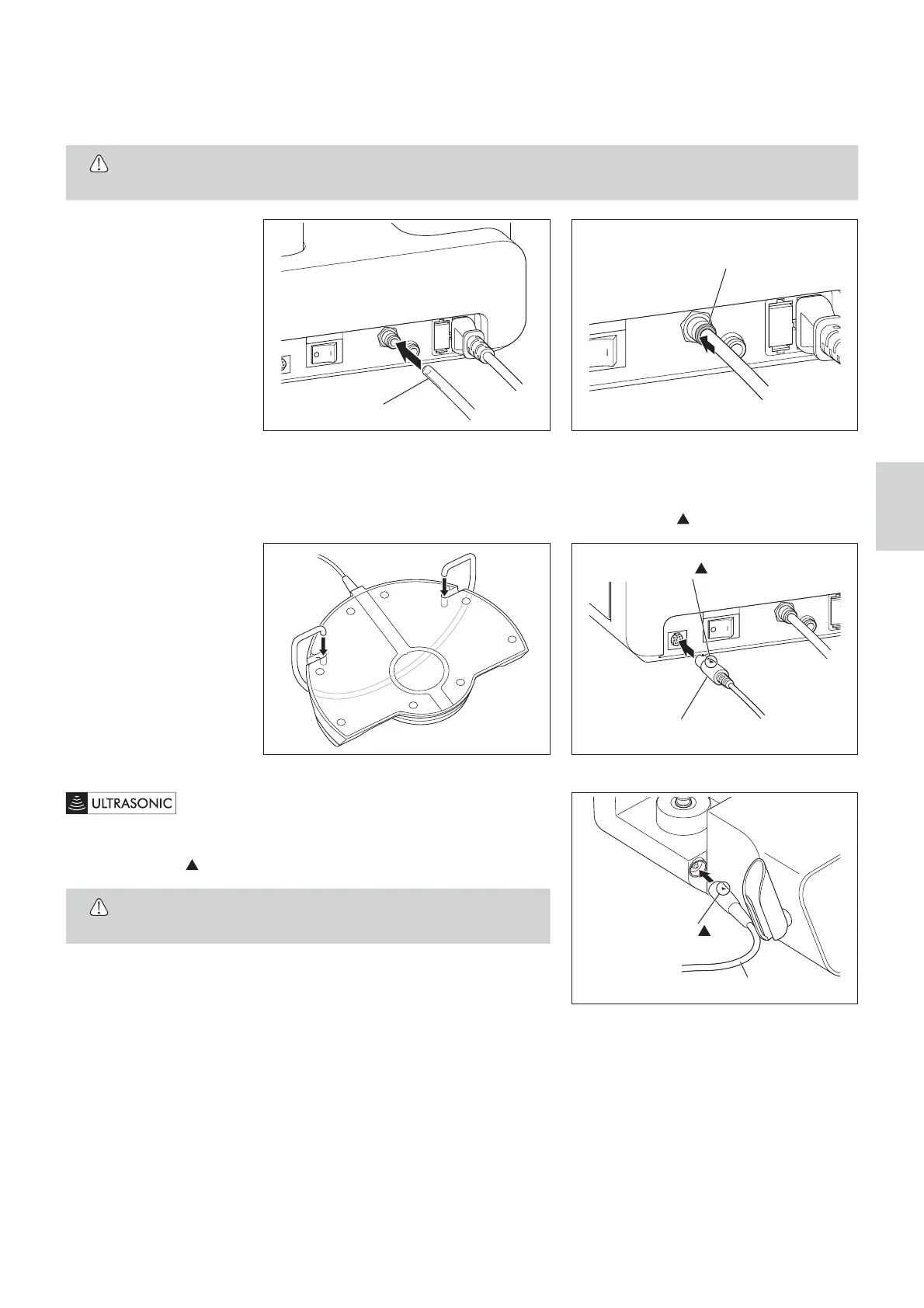

5-2 Ligar a mangueira de ar
1) Introduza uma extremidade da mangueira de ar no conector da mangueira de ar (Fig. 2).
2) Puxe suavemente a mangueira de ar e certifique-se de que a mangueira não sai.
3) Para retirar a mangueira de ar, puxe a mangueira de ar enquanto pressiona o anel azul na direção da unidade de controle (Fig. 3).
CUIDADO
tUtilize ar limpo e seco. O pó pode obstruir se o ar tiver humidade ou óleo.
Mangueira de ar
Fig. 2
Pressione o anel azul
Fig. 3
5-3 Ligar o pedal de controle
1) Introduza o suporte do pedal de controle de modo a encaixar corretamente nos orifícios na parte traseira do pedal de controle (Fig. 4).
2) Introduza a ficha do pedal de controle na tomada do conector do cabo do pedal de controle com a marca virada para cima (Fig. 5).
Fig. 4
Marca
Ficha do cabo do pedal de controle
Fig. 5
5-4 Ligar o cabo da peça de mão (Peça de mão ultrassónica)
Ligue o conector do cabo da peça de mão à tomada do conector do cabo da peça de
mão com a marca
virada para cima (Fig. 6). Introduza ao máximo.
CUIDADO
tCertifique-se de que a ficha do cabo da peça de mão está limpa e seca
antes da ligação.
Marca
Cabo da Peça de Mão
Fig. 6
